조적채움벽의 면외전도를 검토합니다.

[Seismic Evaluation] 탭 > [Main Control] 그룹/[KISTEC2019] >  [Evaluation Type] 그룹 > [Pre.Eval.] > [Result Tables] 그룹/ [Overturning check of Masonry Infill]

해석 후 Overturning check of Masonry Infill Walls 기능을 실행하면 Records Activation dialog가 호출되고 여기에서 부재, 층을 선택한 후 [OK] 버튼을 클릭합니다.

Overturning Check of Masonry Infill Walls (KISTEC2019)

Story : 조적채움벽(Masonry Infill Strut) 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Load Direction : 지진하중방향

Member  : Evaluation Group에 설정된 부재번호

hm : 조적벽의 순높이

tm : 조적벽의 두께

f'm(C) : 조적벽의 설계압축강도

f'm(T) : 조적벽의 설계인장강도

Wp : 조적벽의 단위중량

hm/tm : 조적벽의 높이/두께비

Arching Action : 아치작용 요건 만족여부

Masonry Material에서 Joint 설정이 Good으로 되어 있으며, 전체 채움벽(Full-Height)이고 높이/두께비가 25이하인 경우일 때 아치작용을 고려할 수 있는 것으로 판단합니다.

조건을 하나라도 만족하지 않으면 아치작용을 고려할 수 없는 것으로 판단합니다.

Structural Performance Levels : 목표 성능

X : 목표성능수준에 따른 계수 (CP:1.0, LS:1.3, IO:2.0)

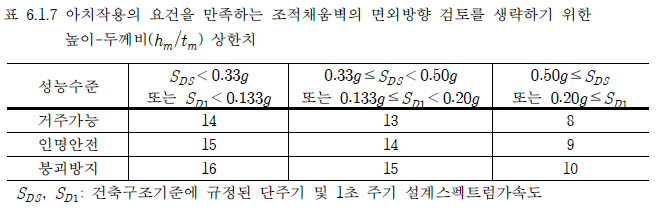

Requirement hm/tm : 면외방향 검토 생략 가능한 높이/두께비

Note.
[KISTEC 2019(한국시설안전공단 2019) 관련조항 보기]

Overturning Check Requirement : 면외방향 검토 생략 가능 여부

hm/tm ≤ Requirement hm/tm 인 경우"Not Reauired"를 출력하고, 조건을 만족하지 않는 경우 "Required"로 출력합니다.

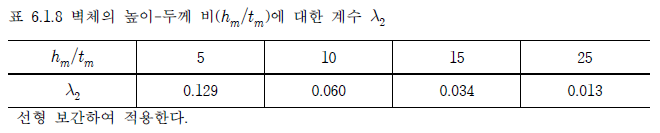

λ2 : 높이/두께비 계수

Note.
[KISTEC 2019(한국시설안전공단 2019) 관련조항 보기]

QCL : 조적벽의 면외강도

Fp : 면외방향의 관성력

Remark : 면외강도(QCL)가 면외방향 관성력(Fp) 보다 큰 경우에는 "OK"를 출력하고, 작거나 같은 경우에는 "NG"로 출력합니다.
