Pipe Support Wizard기능을 이용하여 배관지지대의 형상/경계조건/하중을 3D로 한번에 모델링합니다.

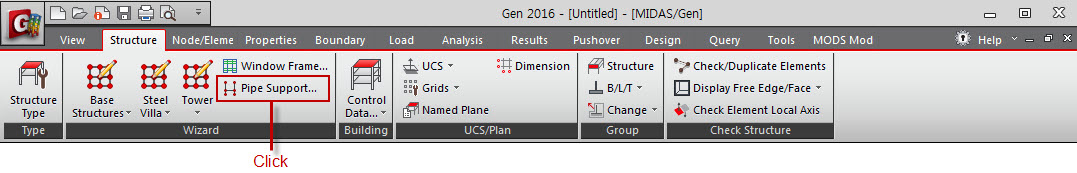

[Structure] 탭 > [Wizard] 그룹 > [Pipe Support]

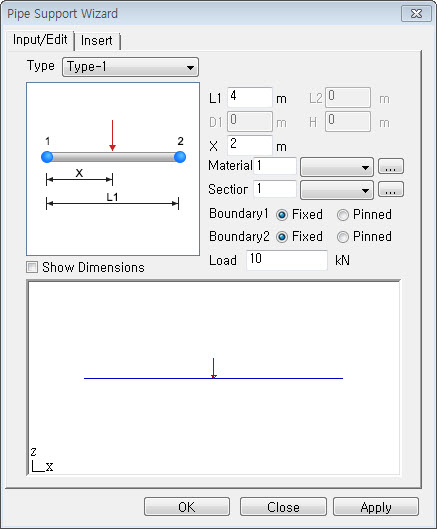

Pipe Support Wizard 대화상자 -  Input/Edit 탭

Type
배관지지대의 형상을 선택합니다. 총 6종류의 형상을 지원합니다.

L1, L2, D1, H, X
Type에 따라 부재의 길이, 높이, 하중 위치를 입력합니다.

Material, Section
부재의 재질과 단면을 선택합니다. 번튼을 이용하여 재질과 단면을 입력할 수 있습니다.

Boundary1, 2

Type에 따라 배관지지대의 겅계조건을 Fixed 또는 Pinned로 선택합니다.

Load

배관지지대에 적용할 하중을 입력합니다.

Show Dimensions

배관지지대 미리보기의 치수를 활성화하는 기능입니다.

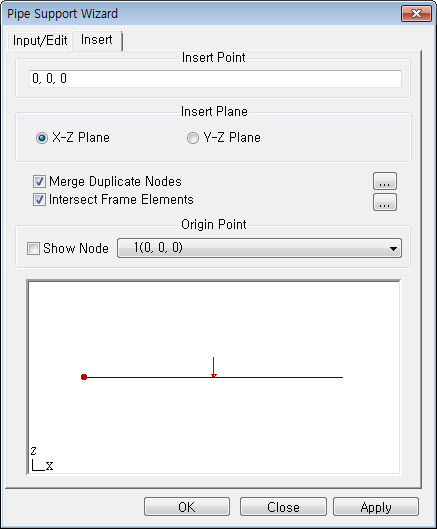

Window Frame Wizard 대화상자 -  Insert 탭

Insert Point

배관지지대 미리보기에 표시되는 기준점(붉은점, Origin Point)의 Grobal 좌표(X,Y,Z) 위치를 설정합니다.

Inset Plane

배관지지대 입력 시 X-Z 평면 혹은  Y-Z평면을 선택합니다.

Merge Duplicate Nodes

배관지지대 입력 시 X-Z 평면 혹은  Y-Z

Intersect Frame Elements

배관지지대 입력 시 X-Z 평면 혹은  Y-Z

Origin Point

Show Node를 활성화하면 배관지지대의 Node 번호가 미리보기에 표시됩니다. Point 클릭하여 Insert Point에서 기준이되는 점을 선택할 수 있습니다.
