판요소의 절점연결조건을 Spread Sheet 형식의 Table로 입력하거나 수정합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다..

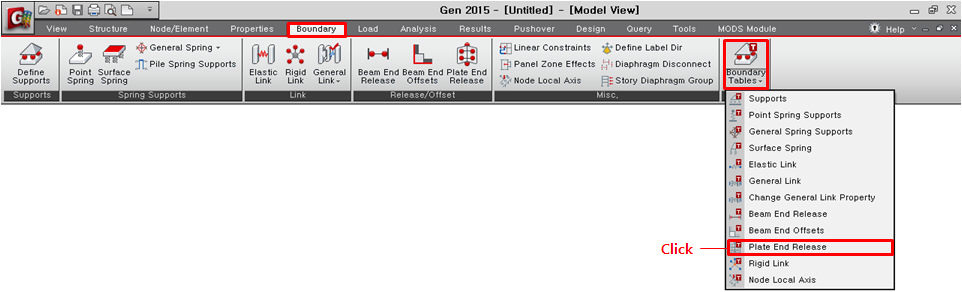

[Boundary] 탭 > [Tables] 그룹 > [Boundary Tables] > [Plage End Release Table]

 Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

Element : 요소번호

N1 : N1 절점에 부여된 연결해제조건

Fx : 요소좌표계 x축 방향의 축강성 연결 해제 여부를 지정. '1'이면 해제, '0'이면 연결

Fy : 요소좌표계 y축 방향의 전단강성 연결 해제 여부를 지정. '1'이면 해제, '0'이면 연결

Fz : 요소좌표계 z축 방향의 전단강성 연결 해제 여부를 지정. '1'이면 해제, '0'이면 연결

Mx : 요소좌표계 x축에 대한 휨강성 연결 해제 여부를 지정. '1'이면 해제, '0'이면 연결

My : 요소좌표계 y축에 대한 휨강성 연결 해제 여부를 지정. '1'이면 해제, '0'이면 연결

N2~N4 : 각 절점에 부여된 연결해제 조건

세부항목은 N1과 동일합니다.

Group : 입력한 경계조건이 포함된 Boundary Group 이름
