판요소, 평면응력요소, 평면변형요소, 축대칭요소, 입체요소의 면 또는 변상에 압력하중("Pressure Loads")을 Spread Sheet 형식의

  Table로 입력하거나 수정합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

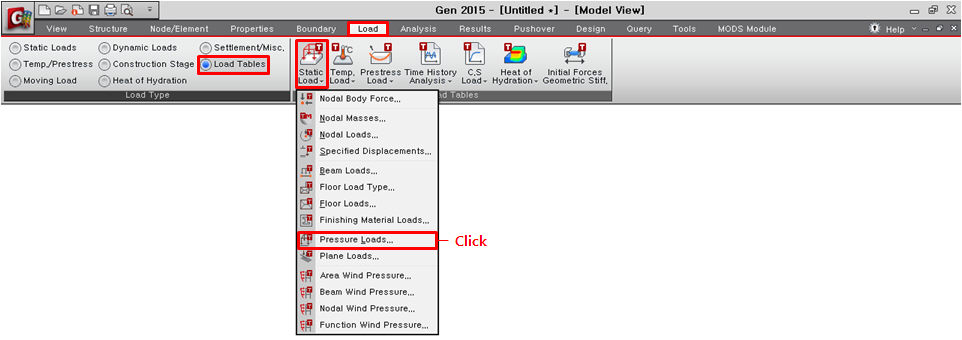

[Load] 탭 > [Load Tables] > [Static Load] > [Pressure Loads]

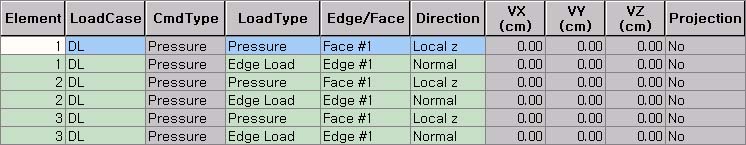

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

Element : 압력하중을 입력한 요소번호

Load Case : 압력하중을 입력한 단위하중조건 선택

CmdType : 압력하중의 종류(자동입력)

Load Type : 압력하중이 입력되는 위치에 따라 면(Pressure)와 변(Edge)로 구분

Edge/Face : 압력하중이 작용하는 면이나 변 번호

Direction : 압력하중의 작용방향

VX : 입체요소의 하중재하시 작용방향을 Vector로 입력하는 경우 기준점으로부터 전체좌표계 기준 X방향 거리

VY : 입체요소의 하중재하시 작용방향을 Vector로 입력하는 경우 기준점으로부터 전체좌표계 기준 Y방향 거리

VZ : 입체요소의 하중재하시 작용방향을 Vector로 입력하는 경우 기준점으로부터 전체좌표계 기준 Z방향 거리

Projection : 압력하중의 투영면 또는 재하여부

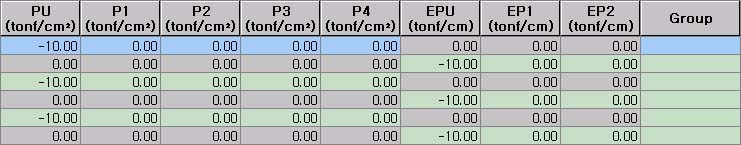

PU : 요소의 면에 작용하는 균일(Uniform)분포 압력하중값

P1 ~ P4 : 요소의 면에 선형(Linear)분포 압력하중을 입력하는 경우 N1~N4 연결절점에서의 압력하중값

EPU : 요소의 변에 작용하는 균일(Uniform)분포 압력하중값

EP1 ~ EP2 : 요소의 변에 선형(Linear)분포 압력하중을 입력하는 경우 N1~N2 연결절점에서의 압력하중값

Group : 압력하중을 적용할 하중그룹
