Prestress Beam Loads 기능은 보요소에 프리스트레스하중을 입력하거나 이미 입력된 하중을 수정 또는 삭제합니다.

보요소에 프리스트레스하중을 입력하는 개념은 아래 그림과 같습니다.

midas Gen에서 Cable Drape는 편심점 3개소를 지나는 2차 곡선상에 위치하며, 편심점은 보요소의 요소 좌표계 x-z 평면상에 위치하는 것으로 가정합니다. 또한 Cable의 인장은 Drape의 전체길이에 걸쳐 일정한 것으로 가정합니다.

그리고 정확한 계산 산정을 위해 보요소를 4등분한 다음 각 세부요소에서 다음과 같은 순서로 프리스트레스에 의해 보요소에 가해지는 등가하중을 산정합니다.

1. Cable Drape의 곡선식을 산정합니다.

2. 부재의 4등분선과 Cable Drape의 교차점에서 좌표와 2차 곡선의 기울기를 산정합니다.

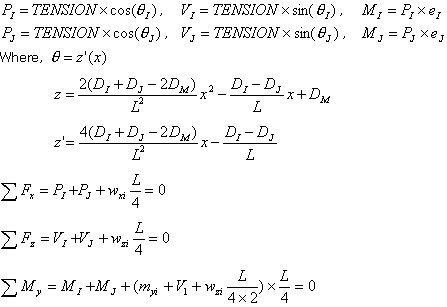

3. 보요소에서 반력 및 모멘트와 세분된 요소에서의 분포력은 아래의 식에 의해서 산정합니다.

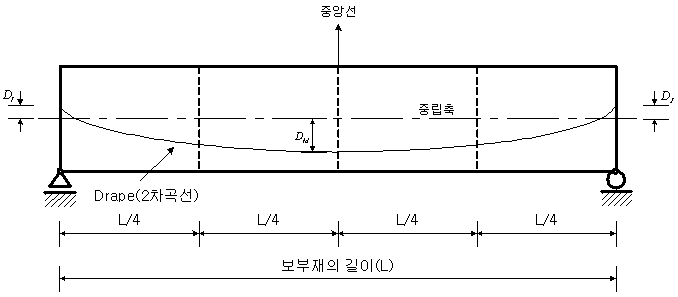

(a) 프리스트레스하중이 가해진 보부재

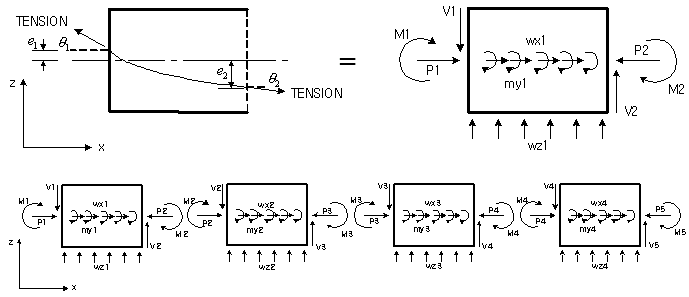

(b) 프리스트레스하중에 의해 보요소에 가해지는 등가하중

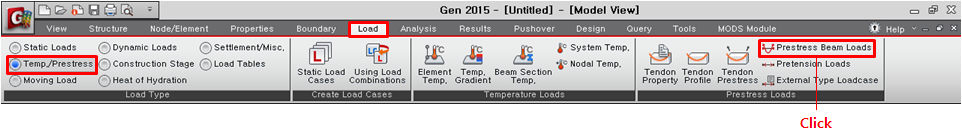

[Load] 탭 > [Temp./Prestress] > [Prestress Beam Loads]

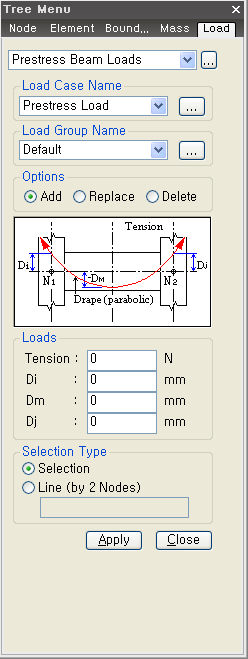

Prestress Beam Loads 대화상자

Load Case Name

단위하중조건 선택란에서 원하는 하중조건을 지정합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 버튼을 이용합니다.

Load Group Name

프리스트레스 하중을 적용할 하중 그룹을 지정합니다. 새로운 하중 그룹을 추가로 입력하거나 수정, 삭제가 필요한 경우에는 우측의 버튼을 이용합니다.

Option

Add : 임의의 보요소에 프리스트레스하중을 신규 또는 추가 입력할 경우 지정

Replace : 임의의 보요소에 이미 입력된 프리스트레스하중을 대체 입력할 경우 지정

Delete : 임의의 보요소에 이미 입력된 프리스트레스하중을 삭제할 경우 지정

Loads

Load Type 선택란 하부의 안내그림을 참고하여 Drape 형상과 Pretension 값을 입력합니다.

Tension : Pretension Force ( 양수만 허용)

Di : 보요소의 시작점(i 쪽 또는 N1단부 )에서 요소좌표계 ± z방향으로의 Cable Drape

Dm : 보요소의 중앙점에서 요소좌표계 ± z방향으로의 Cable Drape

Dj : 보요소의 끝점(j 쪽 또는 N2단부)에서 요소좌표계 ± z방향으로의 Cable Drape

Selection Type

프리스트레스 하중을 재하할 요소의 선택 방법을 지정합니다.

Selection : 선택된 여러 개의 요소에 개별적으로 프리스트레스 하중 재하

Line (by 2 Nodes) : 2개의 절점으로 선택된 요소들을 하나의 요소로 고려하여 프리스트레스 하중 재하
