보요소의 프리스트레스 하중(Prestress Loads)을 Spread Sheet형식의 테이블로 입력하거나 수정합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

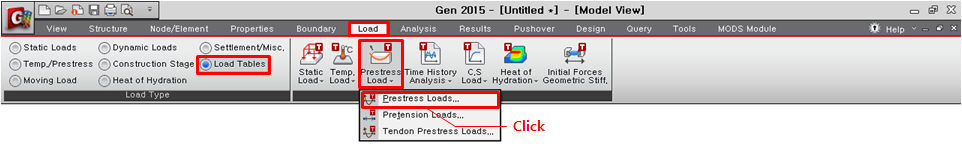

[Load] 탭 > [Load Tables] > [Prestress Loads] > [Prestress Loads]

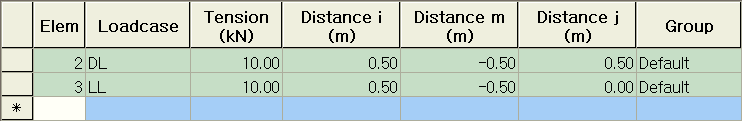

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

Elem : 프리스트레스하중을 입력한 요소번호

Loadcase : 프리스트레스하중을 입력한 하중조건 이름

   Load Type : 프리스트레스하중의 형식

   Prestress : 프리스트레스를 가하는 과정의 조건을 고려

   Poststress : 프리스트레스를 가한 후의 조건을 고려

Tension : Pretension Force(양수로만 입력)

Distance i : 보요소의 시작점(i 단부)에서의 요소좌표계 ± x방향 Cable Drape

Distance m : 보요소의 중앙점에서의 요소좌표계 ± x방향 Cable Drape

Distance j : 보요소의 시작점(j 단부)에서의 요소좌표계 ± x방향 Cable Drape

Group : 하중이 포함된 Load Group의 이름
