Pseudo Seismic Force



▒ 기능

내진성능평가용 의사지진력을 입력합니다.

의사지진력 계산에 필요한 데이터의 입력이 완료되면 Story 기능에서 생성된 데이터와 입력된 층별 데이터를 이용하여 각 층별 의사지진력을 자동 연산합니다. 자동연산된 의사지진력은 버튼을 이용하여 확인 할 수 있습니다.



▒ 호출

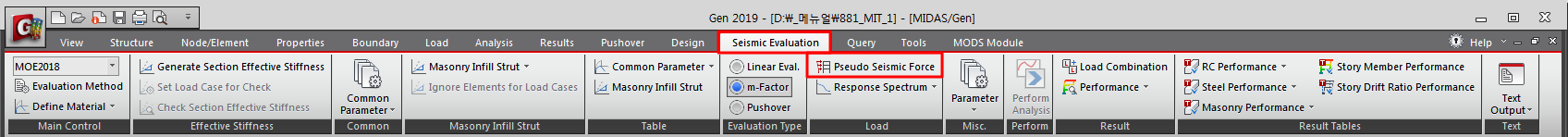

[Seismic Evaluation] 탭 > [Main Control] 그룹/[MOE2018],[MOE2019] > [Evaluation Type] 그룹/[m-Factor] > [Load]그룹/ [Pseudo Seismic Force]



▒ 입력

Pseudo Seismic Force 입력 대화상자

 Load Case Name
 의사지진력을 적용할 Load Case를 선택합니다.
 Load Case를 새로 입력하거나 수정하려면 우측의 버튼을 클릭합니다.

Method
입력된 의사지진력을 적용할 기준을 보여줍니다.

Description
보조 설명문을 입력합니다.

Seismic Load Parameters
의사지진력 자동연산에 적용할 변수를 입력합니다.

<MOE2019>

 Design Spectral Response Acceleration : 단주기 및 1초 주기펙트럼 가속도 산정을 위한 변수들을 입력합니다.

 Seismic Zone : 지진구역

 Zone Factor (S) : 입력된 지진구역에 해당하는 지진구역계수가 자동으로 선택됩니다. 국가지진위험지도(KDS(41-17-00:2019) 그림 3.2-1)를 이용하여 S값을 직접 결정한 경우, S는 지진구역계수(KDS(17-10-00:2019) 표 4.2-1, 4.2-2)에 표 4.2-3에 제시된 2400년 재현주기에 해당하는 위험도계수(I) 2.0을 곱해서 결정한 S값의 80%보다 작아서는 안됩니다.

지진구역

행정구역

지진구역계수(Z)

Ⅰ

시

 서울, 인천, 대전, 부산, 대구, 울산, 광주, 세종

0.11

도

 경기, 충북, 충남, 경북, 경남, 전북, 전남, 강원, 남부*

Ⅱ

도

 강원북부**, 제주

0.07

* 강원남부 : 영월, 정선, 삼척, 강릉, 동해, 원주, 태백

** 강원북부 : 홍천, 철원, 화천, 횡성, 평창, 양구, 인제, 고성, 양양, 춘천, 속초

 Site Class : 지반의 종류

 Period Coef. (Cu) : 주기 상한계수, Sd1의 값에 따라 다음 표를 이용하여 직선보간하여 자동으로 산정된다.



Note

1. 지반증폭계수 계산 : KDS(41-17-00:2019) <표 4.2-1>과 <표 4.2-2>에 의해 단주기 지반증폭계수(Fa) 및 1초주기 지반증폭계수(Fv) 값이 자동계산됩니다.

2. KDS(41-17-00:2019) 4.2.2(2)에서 규정된 Fv의 80%를 적용하도록한 것과 4.2.2(3)에서 규정된 Fa, Fv의 110%를 적용하도록 한 것은,

엔지니어가 적용 조건을 판단하여 자동계산된 Fa, Fv 값을 참고로 80%, 110% 에 해당하는 값을 Fa, Fv 값으로 직접 입력하면 적용됩니다.

 Fa : 단주기 지반증폭계수(Acceleration-based site coefficient). 상세지진지역계수와 지반종류로부터 아래 표를 이용하여 자동으로 산정된다. S는 지역계수(유효지반가속도)이다. S의 중간값에 대해서는 직선보간한다.



지반종류

지진지역

S ≤  0.1

S =  0.2

S =  0.3

S1

1.12

1.12

1.12

S2

1.4

1.4

1.3

S3

1.7

1.5

1.3

S4

1.6

1.4

1.2

S5

1.8

1.3

1.3

 Fv : 주기 1초의 지반증폭계수 (Velocity-based site coefficient). 지역계수와 지반종류로부터 아래 표를 이용하여 자동으로 산정된다.  S는 지역계수(유효지반가속도)이다. S의 중간값에 대해서는 직선보간한다.

지반종류

지진지역

S ≤  0.1

S =  0.2

S =  0.3

S1

0.84

0.84

0.84

S2

1.5

1.4

1.3

S3

1.7

1.6

1.5

S4

2.2

2.0

1.8

S5

3.0

2.7

2.4

 Sds : 단주기 설계스펙트럼 가속도 (design spectral response acceleration at short periods).

지역계수와 지반증폭계수로부터 자동으로 산정된다.

SDS = (2/3)*S*2.5*Fa

 Sd1 : 주기 1초의 설계스펙트럼 가속도 (design spectral response acceleration at 1-sec period). 지역계수와 지반증폭계수로부터 자동으로 산정된다.

SD1 = (2/3)*S*Fv

 [그 외 기준별 입력변수 자세히 보기]



Structural Parameters
구조물의 특성을 정의하는 변수를 입력합니다.

Approximate Period : 구조물의 근사 기본 진동주기

C : 최대 비탄성변위와 선형탄성변위의 보정을 위한 수정계수

Note.
1단계 상세평가에서 하중지배거동을 하는 부재의 부재력을 계산하기 위한 C값을 정의합니다. 여기에서 입력된 값은 1단계 상세평가를 위한 하중조합 자동생성시에 입력된 하중조건에 적용합니다.



Note. [MOE 2018(교육부, 2018) 관련조항 보기]



J : 하중지배거동 부재의 하중전달감소 계수

Note. [MOE 2018(교육부, 2018) 관련조항 보기]



Seismic Load Direction Factor(Scale Factor) : 의사지진력을 적용할 방향과 크기를 입력합니다.

X-Direction : 전체좌표계 X방향으로 적용할 증감계수

Y-Direction : 전체좌표계 Y방향으로 적용할 증감계수


Additional Seismic Loads
 자동연산에서 고려하지 못한 의사지진력을 추가로 입력합니다.
    : 지진하중을 추가로 적용할 층과 각 방향별 하중값을 입력합니다.
    : 자동연산된 의사지진력을 작용방향과 성분에 따라 텍스트로 출력합니다.




Note. [MOE 2018(교육부 2018) 관련조항 보기]

선형정적절차의 지진하중(의사지진력) 및 지진력의 수직분포
