RC Beam 부재별 1단계 내진성능평가 변수와 결과를 Text File형식으로 출력합니다.

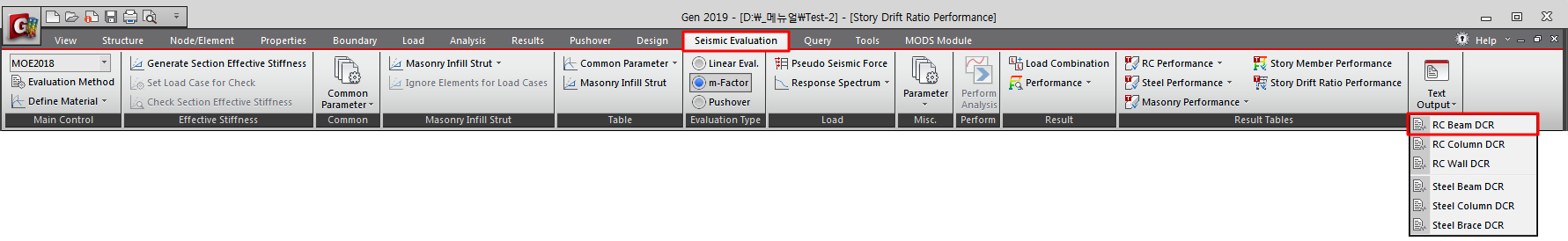

[Seismic Evaluation] 탭 > [Main Control] 그룹/[MOE2018],[MOE2019] > [Evaluation Type] 그룹/[m-Factor] > [Text] 그룹/[Text Output]/[RC Beam DCR]

RC Beam DCR

STOR : 층정보

ELEM : 부재번호

LCOM : 하중조합번호

TYPE : 하중지배거동(FORCE), 변위지배거동(DISP) --> General로 통합하고 변형지배조합 부재력은 자동 계산

PART : 검토위치

MuD, VuD : 변형지배거동하는 부재의 요구강도

MuF, VuF : 하중지배거동하는 부재의 요구강도

MeP : 정방향 평균휨강도(하부근이 인장인 경우)

MeN : 부방향 평균휨강도(상부근이 인장인 경우)

Vn : 전단강도

JUDGE : 휨지배, 전단지배판정(FLEX, SHEAR)

SC : 내진상세, 비내진상세(C : Confined, NC : Not Confined)

Rebar : 주근의 배근상태

Shear : 작용전단력크기

m-IO, m-LS, m-CP : m-Factor

MDCR-IO, MDCR-LS, MDCR-CP : 휨모멘트성분 DCR

VDCR-IO, VDCR-LS, VDCR-CP : 전단력성분 DCR

M-PL : 휨모멘트성분 Performance Level

V-PL : 전단력성분 Performance Level

PL : 종합 Performance Level

Note. 세부 내용은 RC Beam Performance 테이블 메뉴얼 참고
