RC Beam부재의 성능수준을 테이블로 확인합니다.

6개 자유도에 대한 변위성분 탭으로 구성되어 있습니다.

midas Gen의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

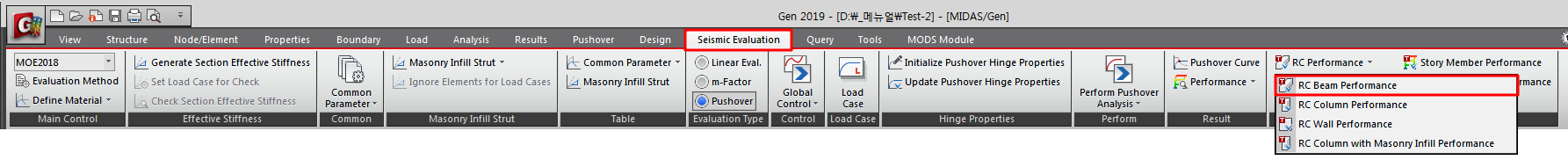

[Seismic Evaluation] 탭 > Main Control그룹 / [MOE2018],[MOE2019] > [Evaluation Type]그룹 / [Pushover] > [Result Tables]그룹/[RC Performance]/[RC Beam Performance]

해석후 RC Beam Performance 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재 및 층을 선택한 후 [OK]버튼을 클릭합니다.

확인하고자 하는 Pushover Load Case와 Step 및 층을 선택하고 [OK]를 클릭합니다.

산정된 성능점이 있는 경우에는 Step리스트에 성능점(PP)스텝이 추가로 나타납니다.

RC Beam Performance Table(MOE2018/Pushover)

Story : Beam 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Level : Beam 부재의 Level

Structure > Building > Story Data 에 입력된 층 Level

Section Name : Beam 부재의 Section Name

Member : Beam 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)

Load, Step : Pushover Load Case, 해당 하중조건에서의 스텝

Part : 부재응력 출력위치(I, J), 괄호( )안의 번호는 절점번호

Controlled Action : 지배판정

Flexureal, Shear  :  휨지배, 전단지배

Transverse Reinf. : 내진/비내진 상세 구분

C, NC  :  내진상세단면(Confined), 비내진상세단면(Not Confined)

(ρ-ρ’)/ρ_bal : 주근의 배근상태

Note. 배근상태에서 (-)값이 출력되는 경우
(인장철근비 - 압축철근비) / (균형철근비) 로 계산되는 철근의 배근상태를 표현하는 상수이기 때문에 0보다 낮은값이 나왔을때는 인장철근보다 압축철근이 많은 상태입니다.
예를 들면, 지진하중 작용시 하중방향 단부의 경우 하부가 인장단이 되기 때문에 (0.004608333-0.0069125)/0.43006 = -0.005358

Shear Force Ratio : 작용전단력의 크기

Deform : 요소의 발생 변위(전체변위=탄성+소성)

Yield Strength : 단면의 항복강도

6개 자유도 성분에 대한 탭으로 구분되어 있으며 각 탭에서의 항복강도는 축강도, 전단강도, 휨모멘트강도가 됩니다.

Dx탭 : 요소 x축 방향 변위성분, 축강도

Dy탭 : 요소 y축 방향 변위성분, 전단강도

Dz탭 : 요소 z축 방향 변위성분, 전단강도

Rx탭 : 요소 x축에 대한 회전성분, 비틀림모멘트강도

Ry탭 : 요소 y축에 대한 회전성분, 휨모멘트강도

Rz탭 : 요소 z축에 대한 회전성분, 휨모멘트강도

Note
Yield Strength는 각 힌지의 항복강도를 나타내는 값입니다. 물리적으로는 탄성한계를 넘어 소성으로 넘어가는 점이 됩니다.
따라서, 이 값은 스텝이 변화한다고 해서 변화되는 값은 아닙니다. 단, 기둥부재의 경우에는 축력의 변동을 고려하게되면 축력의 변화에 따라서 항복강도가 변화될 수 있습니다. 축력변동을 고려한 전단강도 계산여부는 'Define Hinge Properties대화창의 P-Q Interaction 체크'를 통해서 설정할 수 있습니다.

Initial Stiff. : 요소의 초기강성

D1 : 단면의 항복변형 또는 변형도

Note
D1값은 Yield Strength에 대응하는 변형값입니다. 이 D1값은 요소의 종류와 성분에 따라서 달라지게 됩니다.
M-THETA요소인 경우에 축력은 상대축변위, 전단은 전단변형, 휨성분은 설정된 힌지의 회전각이 됩니다.
M-PHI요소의 경우에는 축력은 축변형률, 전단은 전단변형률, 휨성분은 설정된 힌지의 곡률이 됩니다.

D1은 Yield Strength에 대응하는 값이므로 스텝이 변화한다고 변화되는 값은 아닙니다. 역시, PMM인 경우에는 D1값도 변화 합니다.

Acceptance Criteria : 철근콘크리트 보의 모델링 파라미터 및 허용기준에 따라 계산된 허용기준 값

Note. [MOE2018(교육부, 2018) 관련조항 보기]

D/D1 : 전체변위에 대한 항복변위 비

Performance : 변위비(D/D1)의 허용기준(IO, LS, CP) 만족상태에 대한 성능수준 평가

예 1)  D/D1 < IO        : IO
        IO ≤ D/D1 < LS : LS
       LS ≤ D/D1 < CP : CP
        CP ≤ D/D1        : Collapse
