RC Column부재의 지진하중(Earthquake)에 대한 강도비를 평가합니다.

[Seismic Evaluation] 탭 > [Main Control] 그룹/[MOE2018],[MOE2019] > [Evaluation Type] 그룹/[Linear Eval.] > [Result Tables] 그룹/[RC CDR]/[RC Column CDR(E)]

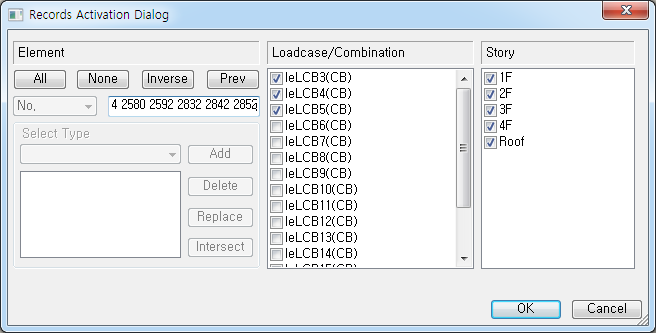

해석 후 RC Column CDR 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재, 연직하중조합 및 층을 선택한 후 [OK]버튼을 클릭합니다.

CDR(Member)탭 : 하중조건 및 지진하중저항 시스템에 대한 층별 CDR

CDR(Member)탭은 층별/하중조건별/방향별/지진하중저항시스템별로 평가하는 항목이기 때문에 Evaluation Group에서 해당항목이 입력된 경우에 결과를 확인할 수 있습니다.

RC Column CDR(E) / CDR(Member 탭) (MOE2018_Linear Eval.)

Story : Column 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Load Case : Active Dialog에서 선택한 지진하중조건.(Static Load Case에서 "Earthquake"Type인 하중조건과 RS Load Case로 입력된 하중조건)

Angle : Evaluation Group에 설정된 시스템 및 하중조건의 방향

System  : Evaluation Group에 설정된 지진하중저항 시스템

Member  : Evaluation Group에 설정된 부재번호

Min. CDR : 해당층에서 부재력성분별/위치별/모든 하중조합중에서 가장 불리한(최소) 강도비

AVERAGE OF Min. CDR : 위의 테이블에서 동일 층/하중조건/하중방향/내진시스템의 Min.CDR들의 평균값

CDR(Load Combination)탭 : 각 부재의 하중조합별 CDR

RC Column CDR(E) / CDR(Load Combination 탭) (MOE2018_Linear Eval.)

Story : Column 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Load Combination : Active Dialog에서 선택한 지진하중조합 이름

Member : Column 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)

Part  : 부재 검토위치(Top, Bot.)출력.

Demand (Pu, Muy, Muz, Vuy, Vuz)  : 요구 축강도, 요구 휨강도, 요구 전단강도

Capacity (φPn, φMny, φMnz, φVny, φVnz)  : 보유 축강도, 보유 휨강도, 보유 전단강도

Controlled Action : 지배 파괴모드

CDR(P, My, Mz, Vy, Vz) : 강도비(보유강도/요구강도). 강도비가 1미만인 경우에는 적색으로 출력.

Min. CDR : 축력성분, 휨성분과 전단성분 및의 모든 위치에서 가장 불리한(최소) 강도비
