지진하중에 대한 기둥 부재의 저항능력(실배근을 고려한 계산결과)을 출력합니다.

설계도서가 있는 경우, 단면치수와 배근, 재료강도를 고려하여 부재의 휨, 전단능력을 계산합니다.

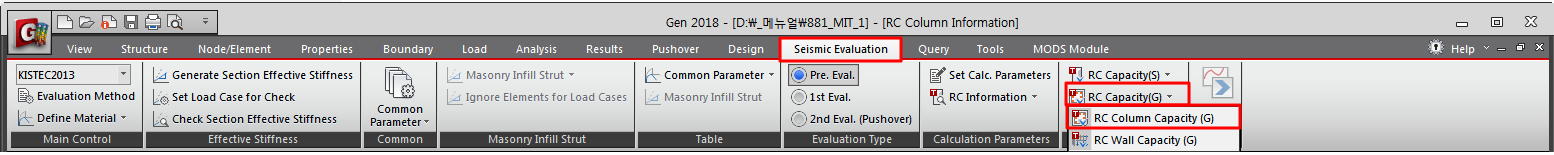

[Seismic Evaluation] 탭 > [KISTEC2013] > [Evaluation Type] 그룹 > [Pre.Eval.] > [Result Tables]그룹 > [RC Column Capacity(G)]

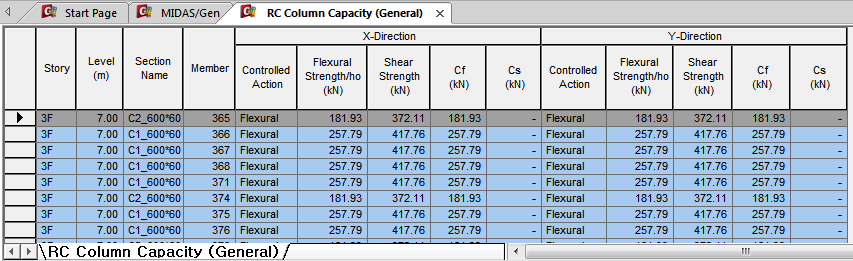

RC Column Capacity(G) Table

Story : Column 부재의 층정보.

Story Data대화창에 설정된 층 이름

Column이 여러층에 걸쳐 있는 경우에는 최하위층 정보

Level : 층 Level

Structure > Building > Story Data 에 입력된 층 Level

Section Name : Column 부재의 Section Name

Member : Column 부재의 대표 요소번호

Controlled Action : 파괴형태에 따른 기둥분류

Flexural (휨 지배형 기둥) : 휨파괴 시  전단력 < 전단강도

Shear (전단지배형 기둥) : 휨파괴 시  전단력 > 전단강도

Note. [KISTEC013 관련조항 보기]

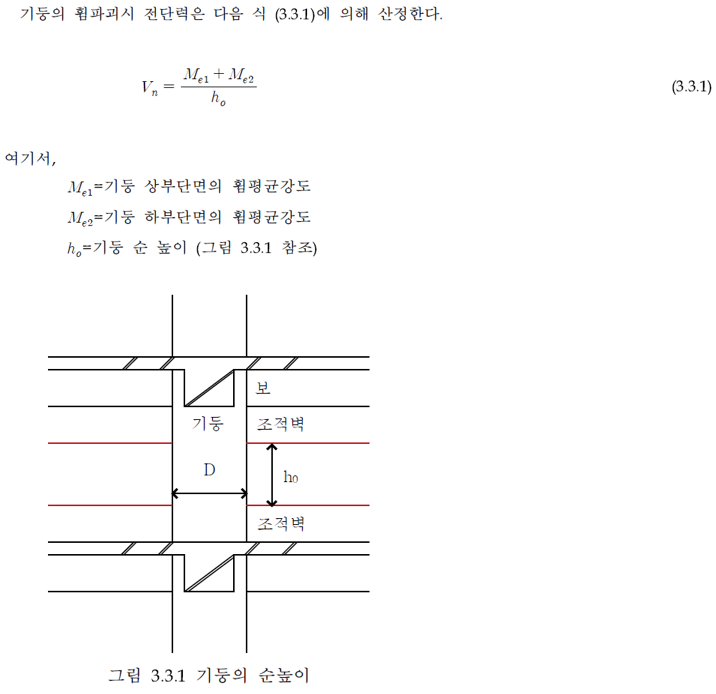

Flexural Strength/h0 : 휨파괴 시 전단력 = 휨파괴강도/순높이

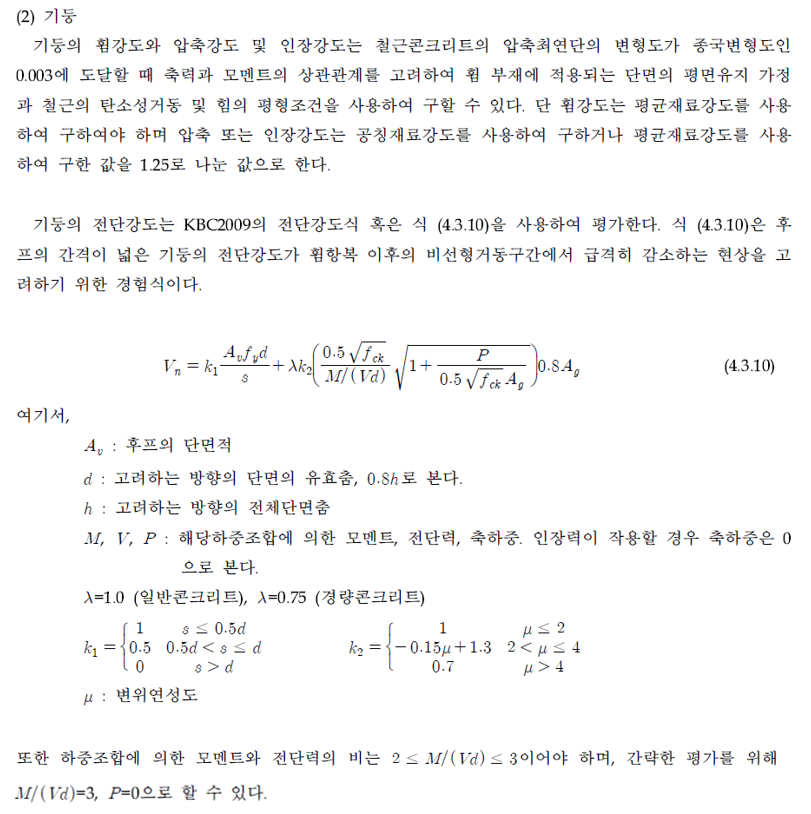

Shear Strength : 전단강도

Note. [KISTEC013 관련조항 보기]

Cf : 휨지배형 부재의 저항능력

Controlled Action이 Flexural인 경우 Min (Flexural Strength/h0, Shear Strength) 값

Controlled Action이 Shear인 경우 출력되는 값 없음 (하이픈(-)출력)

Cs : 전단지배형 부재의 저항능력

Controlled Action이 Shear인 경우 Min (Flexural Strength/h0, Shear Strength) 값

Controlled Action이 Flexural인 경우 출력되는 값 없음 (하이픈(-)출력)
