RC Column 부재별 1단계 내진성능평가 변수와 결과를 Text File형식으로 출력합니다.

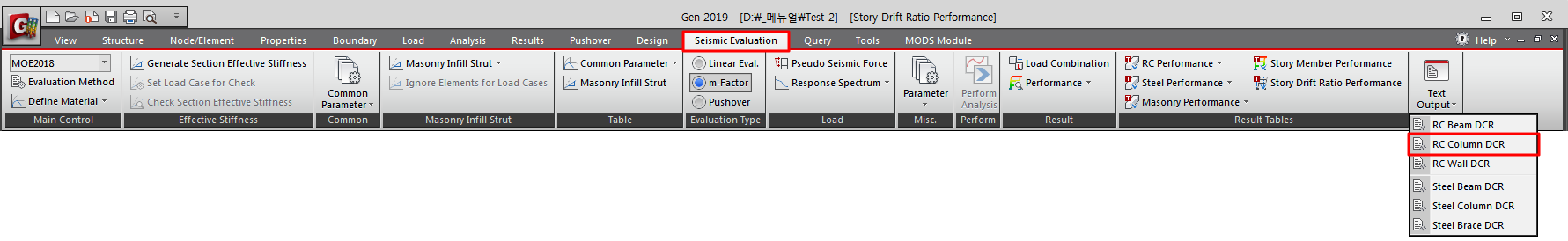

[Seismic Evaluation] 탭 > [Main Control] 그룹/[MOE2018],[MOE2019] > [Evaluation Type] 그룹/[m-Factor] > [Text] 그룹/[Text Output]/[RC Column DCR]

RC Column DCR

STOR : 층정보

ELEM : 부재번호

LCOM : 하중조합번호

TYPE : 하중지배거동(FORCE), 변위지배거동(DISP) --> General로 통합하고 변형지배조합 부재력은 자동 계산

PART : 검토위치

PuD, MuyD, VuzD, VuyD, VuzD : 변형지배거동하는 부재의 요구강도

PuF, MuyF, VuzF, VuyF, VuzF : 하중지배거동하는 부재의 요구강도

PnC, PnT : 압축 축강도, 인장축강도

Mey, Mez : Local-y축 휨강도, Local-z축 휨강도

Vny, Vnz : Local-y축  전단강도, Local-z축  전단강도

AXIAL : 축력비

GROUPy : Local-y축에 대한 횡보강근 상세에 따른 파괴모드 분류

Note.
[MOE 2018(교육부 2018) 관련조항 보기]

Rhovy : Local-y축 전단철근비

SHEARy : Local-y축 작용전단력 크기

GROUPz : Local-z축에 대한 횡보강근 상세에 따른 파괴모드 분류

Rhovz : Local-z축 전단철근비

SHEARz : Local-z축 작용전단력 크기

m-IOy, m-LSy, m-CPy : 강축방향 IO, LS, CP m-Factor

m-IOz, m-LSz, m-CPz : 약축방향 IO, LS, CP m-Factor

PDCR-IO, PDCR-LS, PDCR-CP : 축력성분 DCR

MDCR-IO, MDCR-LS, MDCR-CP : 휨모멘트성분 DCR

VDCR-IO, VDCR-LS, VDCR-CP : 전단력성분 DCR

P-PL : 축력성분 Performance Level

M-PL : 휨모멘트성분 Performance Level

V-PL : 전단력성분 Performance Level

PL : 종합 Performance Level

Note. 세부 내용은 RC Column Performance 테이블 메뉴얼 참고
