Masonry Infill Sturt와 연결된 RC Column부재의 연직하중(Gravity)에 대한 강도비를 평가합니다.

'Define Masonry Infill Strut'에서 채움벽(Full-Height)로 등록된 부재에 대해서만 평가가 진행됩니다.(Partial-Strut로 등록된 부재는 제외됩니다)

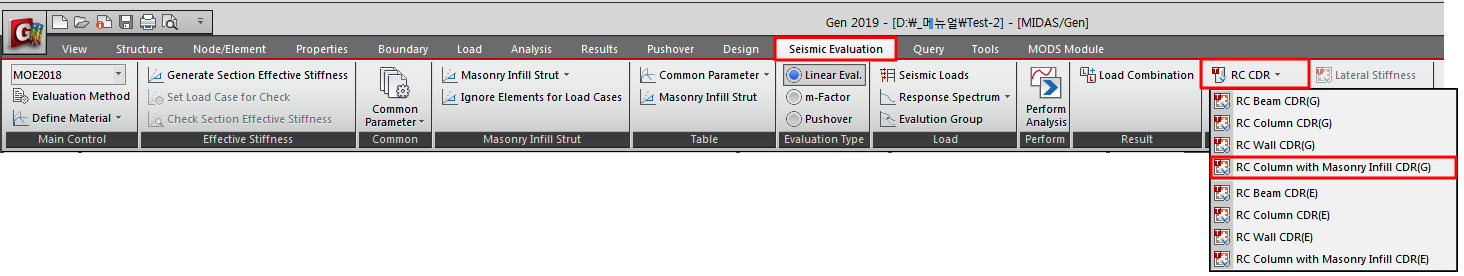

[Seismic Evaluation] 탭 > [Main Control] 그룹/[MOE2018] > [Evaluation Type] 그룹/[Linear Eval.] > [Result Tables] 그룹/[RC CDR]/[RC Column with Masonry Infill CDR(G)]

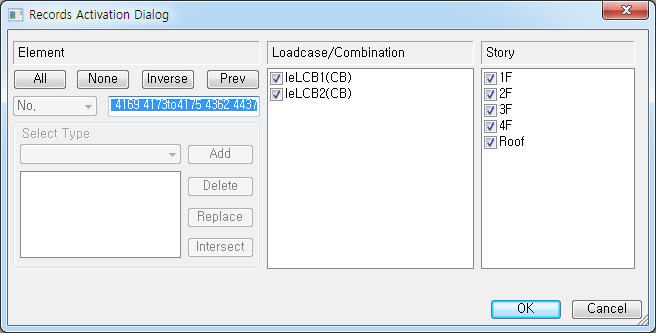

RC Column with Masonry Infill Wall CDR(G) 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재, 연직하중조합 및 층을 선택한 후 [OK]버튼을 클릭합니다.

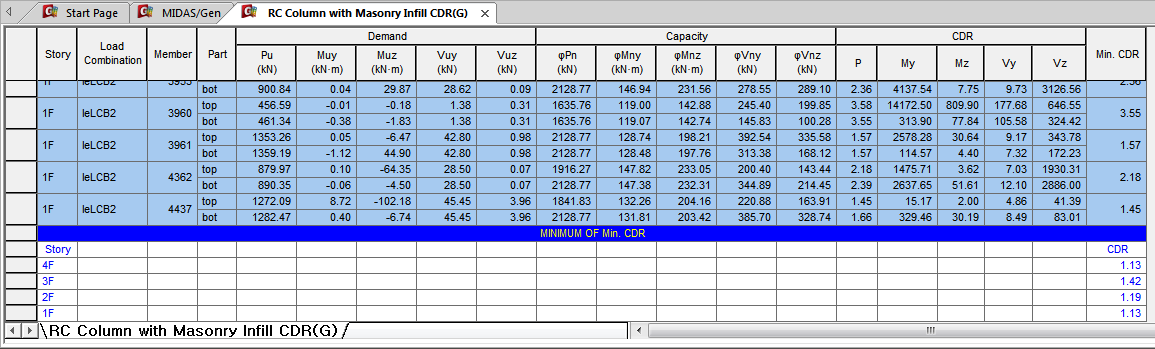

RC Column with Masonry Infill Wall CDR(G)(MOE2018_Linear Eval.)

Story : Column 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Load Combination : Active Dialog에서 선택한 연직하중조합 이름

Member : Column 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)

Part  : 부재 검토위치(Top, Bot.)출력.

Demand (Pu, Muy, Muz, Vuy, Vuz)  : 요구 축강도, 요구 휨강도, 요구 전단강도

Capacity (φPn, φMny, φMnz, φVny, φVnz)  : 보유 축강도, 보유 휨강도, 보유 전단강도

CDR(P, My, Mz, Vy, Vz) : 강도비(보유강도/요구강도). 강도비가 1미만인 경우에는 적색으로 출력.

Min. CDR : 축력성분, 휨성분과 전단성분 및의 모든 위치에서 가장 불리한(최소) 강도비

MINIMUM OF Min. CDR : 층별로 가장 불리한 CDR
