지진하중에 대한 벽 부재의 저항능력(실배근을 고려한 계산결과)을 출력합니다.

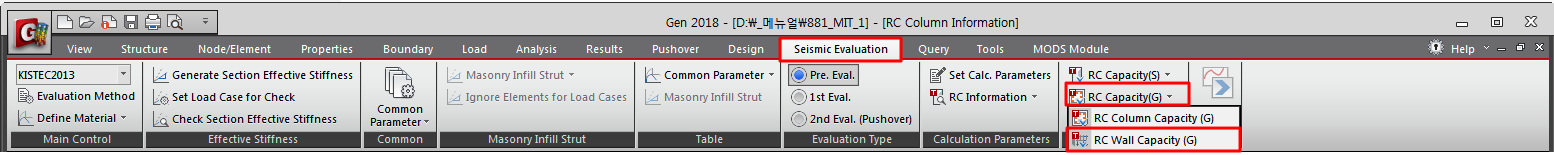

[Seismic Evaluation] 탭 > [KISTEC2013] > [Evaluation Type] 그룹 > [Pre.Eval.] > [Result Tables]그룹 > [RC Wall Capacity(G)]

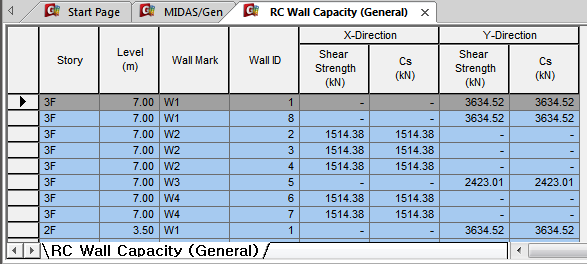

RC Wall Capacity(G) Table

Story : Wall 부재의 층정보.

Story Data대화창에 설정된 층 이름

Wall이 여러층에 걸쳐 있는 경우에는 최하위층 정보

Level : 층 Level

Structure > Building > Story Data 에 입력된 층 Level

Wall Mark : Wall Mark 정보

Wall Mark를 등록하지 않은 경우, 자동으로 등록된 이름

Wall ID : Wall ID 정보

일직선상 연속된 Wall이 하나의 Wall ID로 지정된 경우만 출력 (Design 시 조건과 동일)

Shear Strength : 전단강도

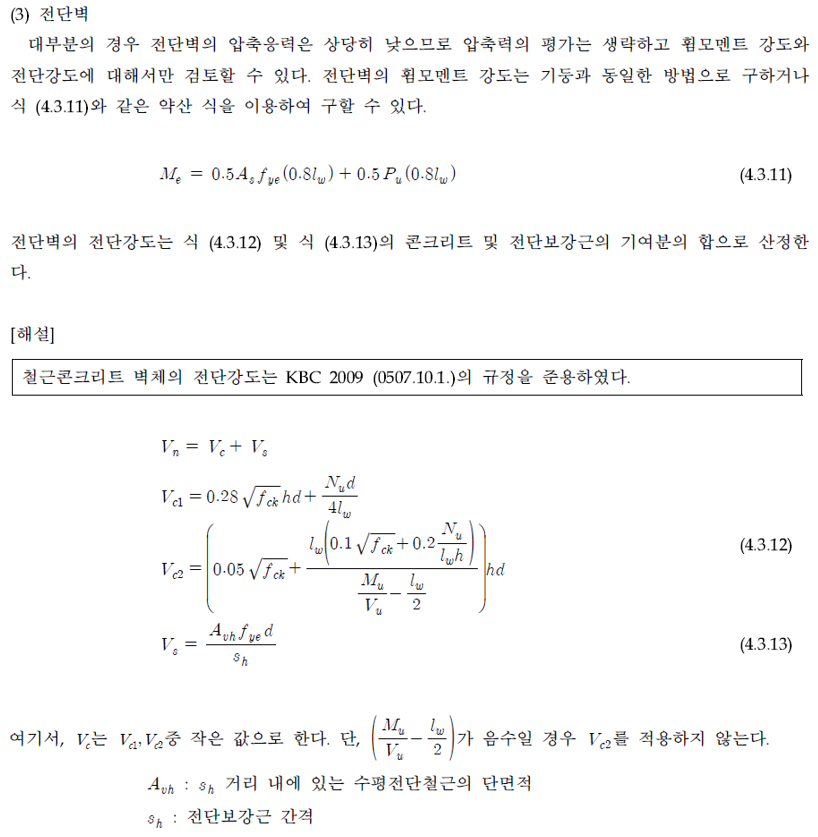

Note. [KISTEC013 관련조항 보기]

Cs : 전단지배형 부재의 저항능력

Seismic Evaluation>Concrete Materials대화창의 테이블에서 Pre.Eval항에 하한값 적용(fck, Fy)

Shear Strength값 출력
