RC Wall DCR Text Output



▒ 기능

RC Wall 부재별 1단계 내진성능평가 변수와 결과를 Text File형식으로 출력합니다.



▒ 호출

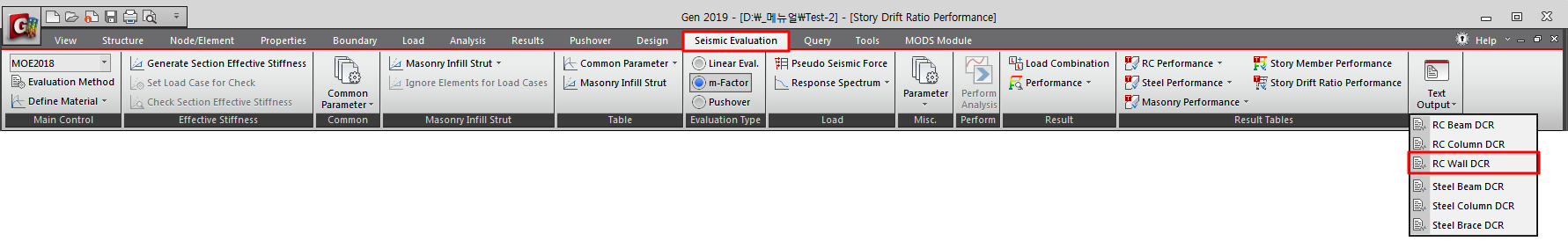

[Seismic Evaluation] 탭 > [Main Control] 그룹/[MOE2018],[MOE2019] > [Evaluation Type] 그룹/[m-Factor] > [Text] 그룹/[Text Output]/[RC Wall DCR]



▒ 입력

RC Wall DCR

STOR : 층정보

Wall ID : Wall ID

LCOM : 하중조합번호

TYPE : 하중지배거동(FORCE), 변위지배거동(DISP) --> General로 통합하고 변형지배조합 부재력은 자동 계산

PART : 검토위치(TOP, BOT)

PuD, MuD, VuD : 변형지배거동하는 부재의 요구강도

PuF, MuF, VuF : 하중지배거동하는 부재의 요구강도

Me : 휨강도

Vn : 전단강도

JUDGE : 휨지배, 전단지배판정(FLEX, SHEAR)

AXIAL : 축력비

SHEAR : 작용전단력 크기

m-IO, m-LS, m-CP : IO, LS, CP m-Factor

MDCR-IO, MDCR-LS, MDCR-CP : 휨모멘트성분 DCR

VDCR-IO, VDCR-LS, VDCR-CP : 전단력성분 DCR

M-PL : 휨모멘트성분 Performance Level

V-PL : 전단력성분 Performance Level

PL : 종합 Performance Level



Note. 세부 내용은 RC Wall Performance 테이블 메뉴얼 참고
