RC Wall Infomation
▒ 기능
|
예비평가를 위한 벽 단면정보를 테이블로 출력합니다.

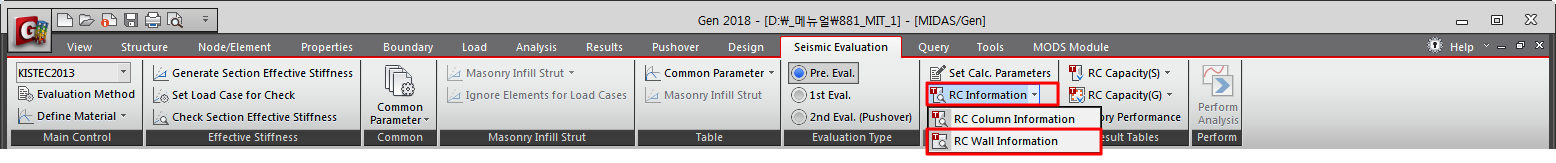

▒ 호출
|
▒ 입력
RC Wall Info. 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 요소번호 입력과 층을 선택한 후 [OK]버튼을 클릭합니다.

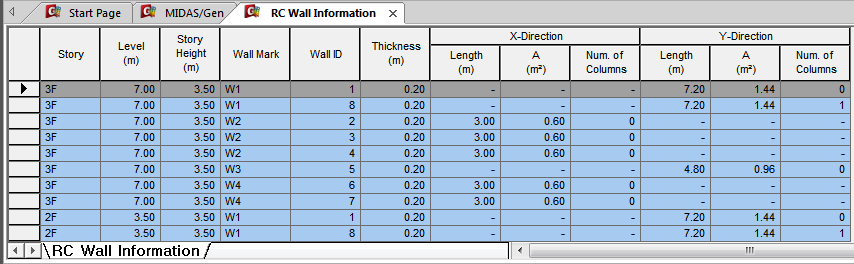

RC Wall Information 대화상자
Story : Wall 부재의 층정보. Story Data대화창에 설정된 층 이름 Wall이 여러층에 걸쳐 있는 경우에는 최하위층 정보 Level : 층 Level Structure > Building > Story Data 에 입력된 층 Level Story Height : 층 높이(Story Data의 Height 정보). 여러층에 걸쳐 있는 경우 Wall이 위치한 최하위층 레벨부터 최상위층 레벨까지의 높이 Wall Mark : Wall Mark 정보 출력(Design> Modify Wall Mark Data) Wall Mark를 등록하지 않은 경우, 자동으로 등록된 이름이 보여짐 Wall ID : Wall ID 정보 출력 일직선상 연속된 Wall이 하나의 Wall ID로 지정된 경우만 출력 (Design 시 조건과 동일) Thickness : Wall Thickness Data 정보 출력 두께가 다른 Wall이 하나의 Wall ID로 지정되어 있을 경우, 작은 값으로 출력 Length : Wall ID 단위 벽체 길이 출력 X : 길이 방향이 Global X 방향과 나란한 경우 값 출력 Y : 길이 방향이 Global Y 방향과 나란한 경우 값 출력 어느 방향과도 나란하지 않은 임의의 방향인 경우는 제외 (정형 구조에 적용하는 것이고, 강도를 방향별로 분할하지 않음) A : (Thickness) x (Length) X : 길이 방향이 Global X 방향과 나란한 경우 값 출력 Y : 길이 방향이 Global Y 방향과 나란한 경우 값 출력 Number of Column : 층별 Wall ID 단위 벽체 양단 기둥 개수 출력(전단벽의 종류에 따른 단면적 및 전단응력 산정기준) 2 : 양단에 기둥이 있는 경우 0 : 양단에 기둥이 없는 경우 1: 그 외 (한쪽에 기둥이 있거나 벽체 중간에 기둥이 있는 경우) Note. [KISTEC 2013 관련조항 보기]
|
