임의의 절점(종속절점, Slave Nodes)의 자유도를 주절점(Master Node)에 종속시키는 내용을 Spread Sheet 형식의 Table로 입력하거나 수정합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

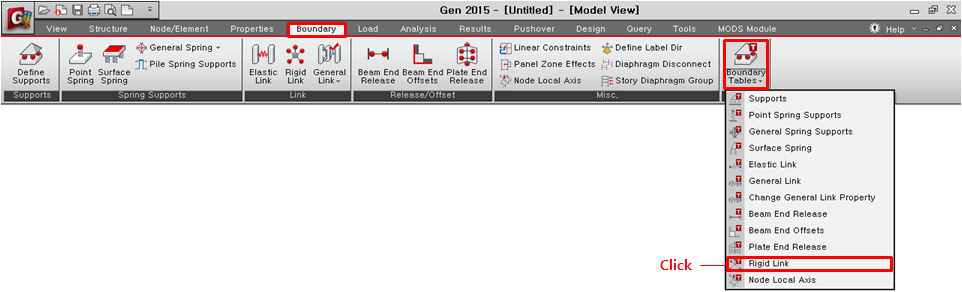

[Boundary] 탭 > [Tables] 그룹 > [Boundary Tables] > [Rigid Link Table]

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

M-Node : 주절점(Master Node)번호

Type : 주절점에 구속시키고자 하는 종속절점의 자유도 Flag

Dx  : 전체좌표계 X축 방향 변위 자유도

Dy : 전체좌표계 Y축 방향 변위 자유도

Dz : 전체좌표계 Z축 방향 변위 자유도

Rx : 전체좌표계 X축 방향에 대한 회전 자유도

Ry : 전체좌표계 Y축 방향에 대한 회전 자유도

Rz : 전체좌표계 Z축 방향에 대한 회전 자유도

Slave Node List : 종속절점(Slave Nodes)번호

Group : 입력한 경계조건이 포함된 Boundary Group 이름
