임의의 지지점에 발생한 반력을 수치로 확인합니다.

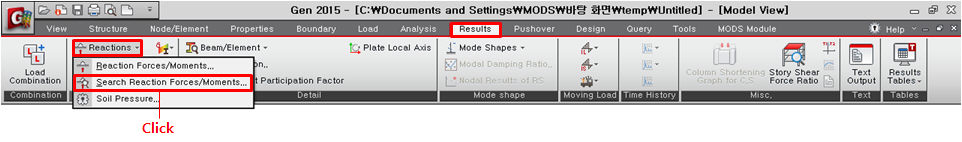

[Results] 탭 > [Results] 그룹 > [Reactions] > [Search Reaction Forces/Moments]

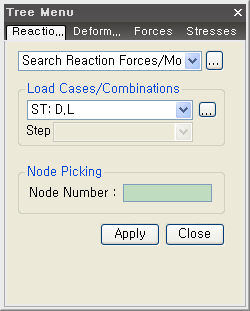

Search Reaction Forces/Moments 대화상자

Load Cases/Combinations

원하는 하중조건이나 하중조합조건을 선택합니다.

하중조합조건을 신규 입력하거나 수정 또는 추가할 경우에는 우측의 버튼을 이용합니다.( Combinations 참조)

Step

해석결과를 출력할 단계(Step)를 지정합니다. 기하비선형 해석에서의 하중단계(Load Step) 및 고층 건축물의 시공단계별 해석이나 시공단계별 수화열해석에서 정의한 Additional Step을 지정합니다.

Node Picking

반력의 확인을 원하는 절점을 지정합니다.

Node Number : 지지점의 절점번호를 입력하거나, 입력란을 한 번 클릭한 후 작업화면에서 지지점을 마우스커서로 지정합니다.

Note

절점번호가 지정되면 Message Window에 아래 사항이 출력된다.

Node Number : 지지점 절점번호

FX : 전체좌표계 X축 방향 반력성분

FY : 전체좌표계 Y축 방향 반력성분

FZ : 전체좌표계 Z축 방향 반력성분

FXYZ :

MX : 전체좌표계 X축에 대한 모멘트 반력성분

MY : 전체좌표계 Y축에 대한 모멘트 반력성분

MZ : 전체좌표계 Z축에 대한 모멘트 반력성분

Fx : 절점좌표계 x축 방향 반력성분(해당 절점에 절점좌표계가 지정된 경우)

Fy : 절점좌표계 y축 방향 반력성분 (해당 절점에 절점좌표계가 지정된 경우)

Fz : 절점좌표계 z축 방향 반력성분 (해당 절점에 절점좌표계가 지정된 경우)

Fxyz : (해당 절점에 절점좌표계가 지정된 경우)

Mx : 절점좌표계 x축에 대한 모멘트 반력성분 (해당 절점에 절점좌표계가 지정된 경우)

My : 절점좌표계 y축에 대한 모멘트 반력성분 (해당 절점에 절점좌표계가 지정된 경우)

Mz : 절점좌표계 z축에 대한 모멘트 반력성분 (해당 절점에 절점좌표계가 지정된 경우)
