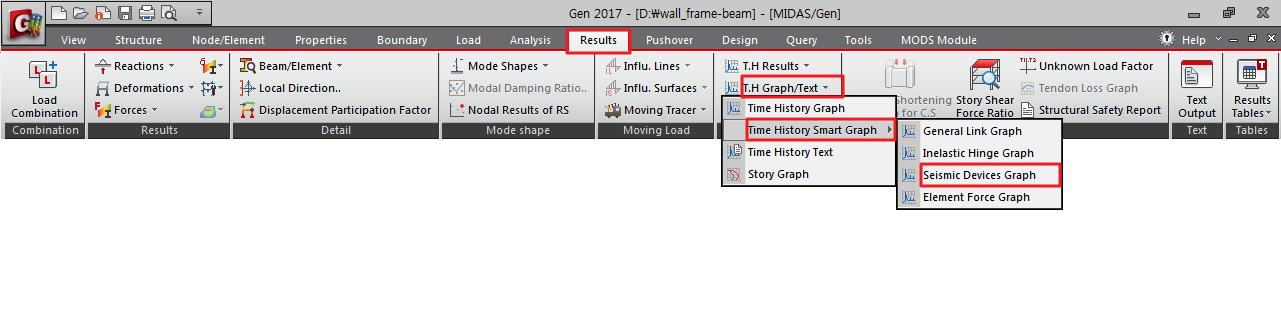

 Name
: 그래프 함수의 명칭은 아래의 규칙으로 자동적으로 부여됩니다.
Ex) SOIL_G1_Hyst(S+D)_Fx-Dx_NT1
"SOIL" : 요소타입 -점성/오일댐퍼
"G1" : 범용링크 요소번호1
"Hyst(S+D)" : 요소-변형(스프링+대시포트)
"Fx-Dx" : 그래프 결과
성분
"NT1" : 시간이력해석
하중 케이스 번호
[그래프
함수의 명칭 열람]
Select General Link : 모델에 할당된 모든 범용링크가
리스트에 출력됩니다.
동일한
타입의 경우, 복수 선택도 가능합니다.
 : 모델뷰에서 범용링크가
설정된 절점을 선택하면 리스트에 체크선택이 됩니다.(양단절점 선택)
Type
of Result : 면제진장치 타입에 따라, 선택가능한 결과 형식의
범위가 다릅니다. 또한 결과형식에 따라 활성화 되는 서브 결과 형식도 다릅니다.
Time
History Load Case : 입력한 시간이력응답해석 하중케이스
중에서 그래프화할 하중케이스를 선택합니다.
[Add]/[Modify]/[Delete]
:
설정된
범용링크/결과형식/위치/성분/하중케이스의 정보에서 그래프 함수를 리스트에 추가
그래프
함수를 수정할 경우 리스트에서 체크하여 [Modify]버튼을 클릭
그래프
함수를 삭제할 경우 리스트에서 체크하여 [Delete]버튼을 클릭
: Select Function에서 특정 그래프 함수의 항목을 체크하여 [Graph]버튼을
클릭하면 그래프가 출력됩니다. 결과형식이 동일한 그래프 함수는 복수선택하여 동시표기가
가능합니다.
Note
그래프를 그릴 때에는 대화창에 출력성분만 다른
항목으로 체크하고 [Draw Graph]를 누르면 그래프 변함이 없으며, 변경내용을
리스트에 등록해서 체크해야 변경내용의 그래프를 출력합니다.
Graph/Animation
: 애니메이션 기능으로 특정구간에서의 결과, 루프거동등을 확인합니다.(테이블결과와
연동하여 확인 가능)
Start/End
: 애니메이션에서 확인할 Start Step과 End Step 지정
Increment
: 증분스텝을 지정하여 재생속도 조절
Display
Option : 각 항목을 체크 후, [Graph]버튼을 클릭하여 그래프에
적용됩니다.
Plot
Table : 그래프 함수결과를 테이블로 출력합니다.
Show
Symbol : 그래프에 스텝별 마커를 출력합니다.
Background
Graph : 애니메이션 기능을 사용할 때, 전 스텝의 그래프를 음선으로 출력하여
진행중인 스텝과 구분합니다.
|
