Seismic Load Resisting System by Member



▒ 기능

강구조에서는 내진설계범주에 관계없이 반응수정계수가 3을 초과하면 강구조 내진설계를 적용하도록 하고 있습니다.(KBC2016 0713.1.1(2))

Design > Steel Design > Design Code에서는 시스템적으로 보통모멘트골조, 중간모멘트골조, 특수모멘트골조, 특수중심가새골조, 보통중심가새골조, 편심가새골조, 좌굴방지가새골조, 특수강판전단벽의 지진력저항시스템을 지정할 수 있습니다.

Seismic Load Resisting System by Member 기능은 임의의 부재를 선택하여 좌굴방지가새골조, 편심가새골조, 보통중심가새골조, 특수중심가새골조, 특수강판전단벽의 지진력저항시스템을 지정하는 기능입니다.



▒ 호출

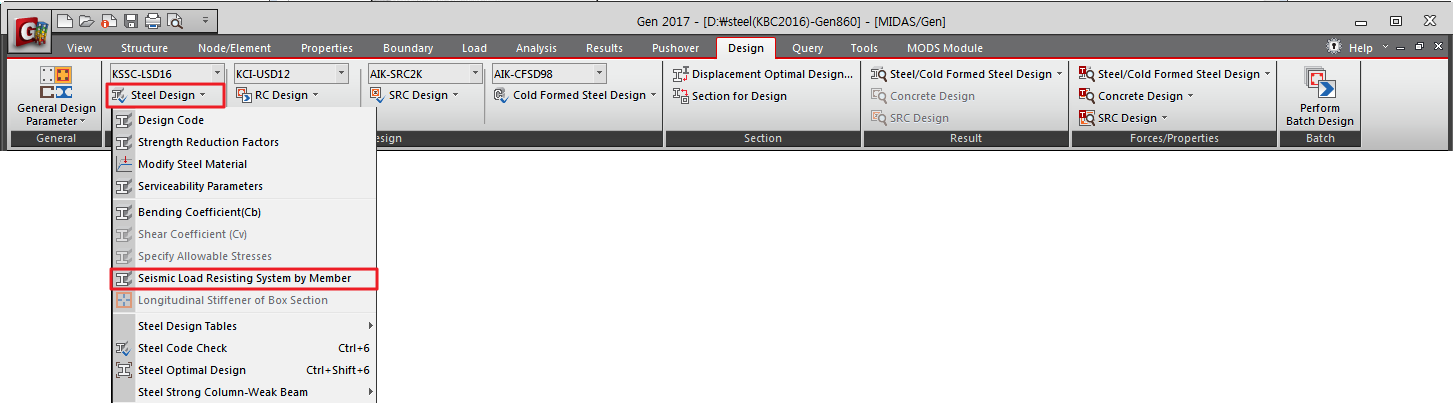

[Design] 탭 > [Design] 그룹 > [Steel Design] > [Seismic Load Resisting System by Member]



▒ 입력

모델링 영역에서 부재를 먼저 선택한 후 다음 사항을 선택합니다.

Option
 값을 입력/수정하거나 삭제하는 기능을 선택합니다.
 Add/Replace : 최초 입력된 값은 추가하고, 입력된 값이 있는 경우에는 수정(Update)합니다.
 Delete : 입력되어 있는 값을 삭제합니다.

Seismic Load Resisting System by Member

 Buckling-Resisting Braced Frames: 좌굴방지가새골조

 Eccentrically Braced Frames : 편심가새골조

 Odinary Concentrically Braced Frames : 보통중심가새골조

 Special Contcentrically Braced Frames : 특수중심가새골조

 Special Plate Shear Walls : 특수강판전단벽
