Set Calculation Parameters
▒ 기능
|
예비평가를 위해 필요한 지진하중 및 재료강도 정보를 설정합니다.
▒ 호출
|
▒ 입력
다음과 같은 대화상자를 통하여 입력합니다.
Set Calculation Parameters 대화상자
내진성능평가를 수행할 코드 또는
매뉴얼명이 출력됩니다.
Seismic Load Parameters Seismic Zone : 지진구역 Zone Factor (S) : 지역계수. 입력된 지진구역에 해당하는 지역계수가 자동으로 선택됩니다. 상세지진재해도(KBC2009 그림 0306.3.1)를 이용하여 S값을 직접 결정한 경우, S는 지역계수(KBC2009 표 0306.3.1)를 이용하여 결정한 S값의 80%보다 작아서는 안된다. Note. [KBC2009 관련조항 보기] Site Class : 지반의 종류 Note. [KBC2009 관련조항 보기] Fa : 단주기 지반증폭계수(Acceleration-based site coefficient). 상세지진지역계수와 지반종류로부터 아래 표를 이용하여 자동으로 산정된다. Ss 는 지역계수(유효지반가속도)를 2.5배 한 값이다. Ss = 2.5S, Ss의 중간값에 대해서는 직선보간한다.
Fv : 주기 1초의 지반증폭계수 (Velocity-based site coefficient). 지역계수와 지반종류로부터 아래 표를 이용하여 자동으로 산정된다. S는 지역계수(유효지반가속도)이다. S의 중간값에 대해서는 직선보간한다.
Sds : 단주기 설계스펙트럼 가속도 (design spectral response acceleration at short periods). 지역계수와 지반증폭계수로부터 자동으로 산정된다. Sds = (2/3)*S*2.5*Fa Effective Weight : 각층별 유효중량 Auto : Query>Story Mass테이블의 각 층별 Sum값에 중력가속도 g를 곱하여 자동계산 User :
w : 단위면적당 유효중량(kN/m2) Floor Area : 층 바닥면적 (각 층의 X방향 최대 폭 * Y방향 최대 폭) 결과를 기본적으로 제공하며 직접 입력할 수도 있습니다.

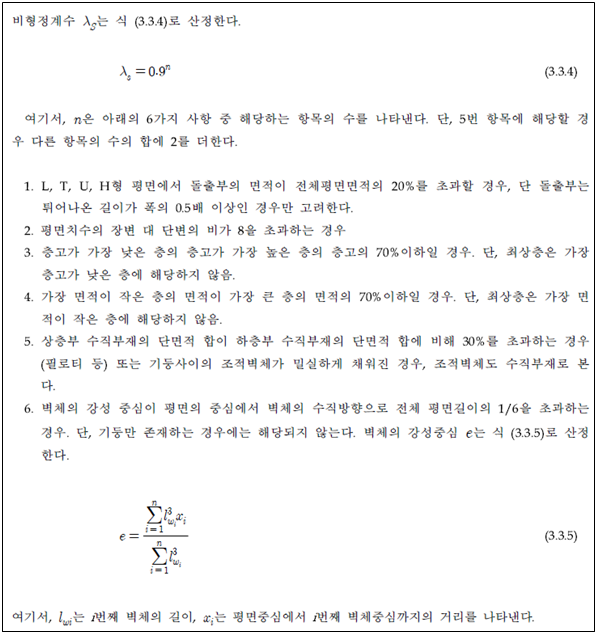

Dμ : 휨지배형 부재의 연성능력 λs : KISTEC2019 식(3.3.4)에 따른 비정형계수 Note.
|
를
통해 Evaluation Method에서 변경할 수 있습니다.
: Concrete
Material 대화상자 호출
|
