Slab Flexural Design
▒ 기능
|
|

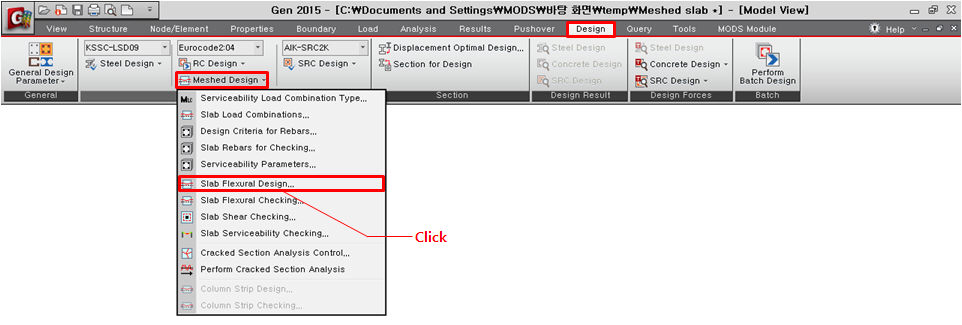

▒ 호출
|
|
▒ 입력
 |

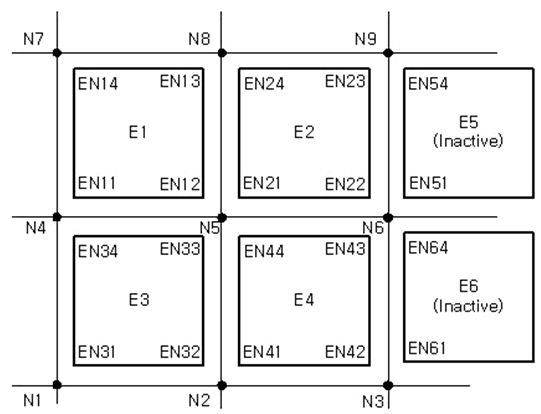

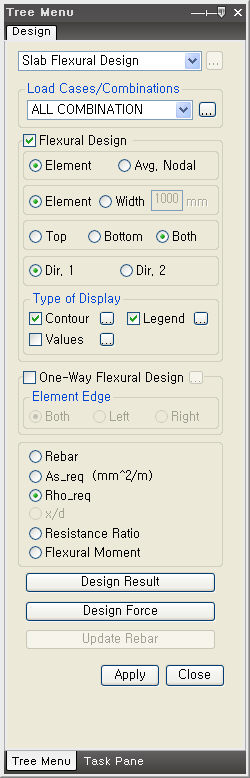

 Load Cases/Combinations Load Case 또는 Load Combination을 선택합니다. 우측의  버튼을 클릭하여 Load Combination창을 호출할 수 있습니다. Flexural Design 바닥판 및 기초판의 2방향 휨설계를 진행하는 경우 선택합니다. Element : 요소의 각 절점위치에서 계산된 내력을 적용하여 자동설계한 결과를 출력합니다. Avg. Nodal : 절점별로 해당 절점을 공유하는 요소의 절점내력을 평균한 내력을 적용하여 자동설계한 결과를 출력합니다. Note Element : 요소의 각 절점내력을 적용(EN11~14, EN21~24, EN31...) Aval.Nodal : 절점에 연결된 각 요소의 절점내력을 평균한 값을 적용(N1, N2, N3...) N5=1/4(EN12+EN21+EN33+EN44)
Element : 슬래브요소의 각 절점에서 발생한 휨모멘트에 의한 설계결과를 출력합니다. Width : 슬래브요소의 각 절점의 설계결과를, Width 이내에 발생한 휨모멘트의 평균값을 적용한 결과로 출력합니다. Top : 부모멘트에 대한 상부철근을 설계합니다. Bottom : 정모멘트에 대한 하부철근을 설계합니다. Both : 상하부 계산결과중 최대값을 출력합니다. Dir.1, Dir.2 : Dir.1, Dir.2 의 설계결과를 출력합니다. Type of Display [출력옵션 보기] One-Way Flexural Design 임의의 절단선이나 절단면에서의 내력을 그래프로 출력합니다.

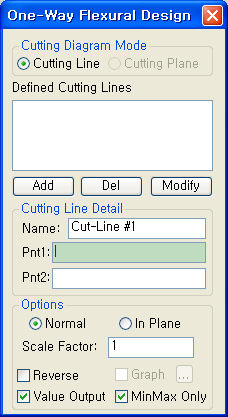

One-Way Flexural Design Cutting Diagram Mode Cutting Line : 절단선 기준으로 계산합니다. Cutting Plane : 절단면 기준으로 계산합니다. (입체요소에 사용됩니다.) Define Cutting Lines : 모델뷰에서 지정한 절단선을 등록합니다. Add : Cutting Line Detail에 지정된 Cutting Line의 리스트에 추가합니다. Delete, Modify : 정의된 절단선을 삭제하거나 수정합니다.
Cutting Line Detail : 절단선을 정의합니다. Name : 절단선의 이름을 입력합니다. Pnt1, Pnt2 : 절단선의 시작점, 끝점의 절점번호를 입력합니다. 마우스로 Pnt1을 클릭 후, 화면에서 시작점을 클릭하면 해당절점번호가 자동을 입력되고 이어서 화면에서 끝점을 클릭하면 Pnt2에 절점번호가 자동으로 입력됩니다.
Otion : 그래프를 표현할 평면과 색상을 지정합니다. Normal : 판요소의 Nomal방향으로 그래프를 표현합니다. In Plane : 판요소의 면내방향으로 그래프를 표현합니다. Scale Factor : 출력비율을 지정합니다. Reverse : Diagram을 반대방향으로 표현합니다. Graph : 그래프윈도우로 출력(Cutting Line을 선택한 경우에만 활성화됩니다.) Draw graphs In separate panes : 여러개의 절단선 또는 절단면에 대한 그래프를 각각 출력 All in one pane : 여러개의 절단선 또는 절단면에 대한 그래프를 하나의 그래프에 동시에 표현 X-Axis : 그래프의 X축 항목을 결정 Distance From Pnt1 : 첫번째 점(Point)로부터의 거리 Global X Coord. : 전체좌표계 X축 좌표 Global Y Coord. : 전체좌표계 Y축 좌표 Global Z Coord. : 전체좌표계 Z축 좌표 Value Output : 수치로 출력 MinMaxOnly : Value Output을 선택하는 경우 최대/최소값만 표현
Element Edge : 사용자 지정된 절단선을 참고하여 Slab 요소의 결과를 출력하는 방법을 정합니다. Both : 사용자 지정된 절단선 기준 양측의 Slab 요소의 최소, 최대 결과를 출력합니다. Left : 사용자 지정된 절단선 기준 좌측의 Slab 요소의 결과를 출력합니다. Right : 사용자 지정된 절단선 기준 우측의 Slab 요소의 결과를 출력합니다.
Rebar : 각 요소의 철근배근 결과를 등고선 형식으로 나타냅니다. As_req(mm^2) : 각 요소의 요구 철근량을나타냅니다. Rho_req : 각 요소의 요구 철근비를나타냅니다. x/d : 유효 깊이에 대한 중립축 깊이의 비율을 나타냅니다. (Eurocode로 검토하는 경우에 활성화) Resistance Ratio : 자동설계결과 강도비를 나타냅니다. Flexural Moment : 슬래브 요소의 각 절점에 발생한 단위폭당 부재력의 분포를 등고선도(Contour)나 벡터(Vector) 형태로 나타냅니다.
Design Result : Slab 요소에 대한 휨설계 결과를 Text 형식으로 출력합니다. Design Force : Slab 요소에 대한 설계용 휨모멘트 결과를 Table 형식으로 출력합니다. Update Rebar : 각 Slab 요소의 설계결과를 저장합니다. 저장된 설계정보는 Flexural Checking, ShearChecking, Serviceability Checking에 사용됩니다 |
:
: 등고선도의 각 영역별 색상을 조정할 수 있습니다.
는 변경된 값을 초기화할 때 사용합니다.
|
|
