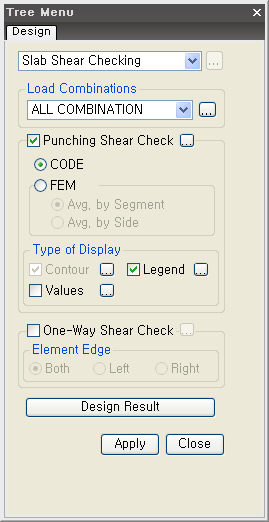

Load Cases/Combinations   Load Case 또는 Load Combination을 선택합니다.     우측의  버튼을 클릭하여 Load Combination창을 호출할 수 있습니다.
  Punching Shear Check
 2방향 전단에 대해 검토 시 선택합니다.
 우측의  버튼을 눌러 위험단면에서의 Stress 분포를 평면(In plane)이나 입체(Normal)중 선택하여 Display할 수
 있습니다.

 Code : 발생된 부재력을 설계규준에 대하여 검토합니다.
           불균형 모멘트 검토는  메뉴 Design > Meshed Design > Column Strip Design에서 확인 가능합니다.

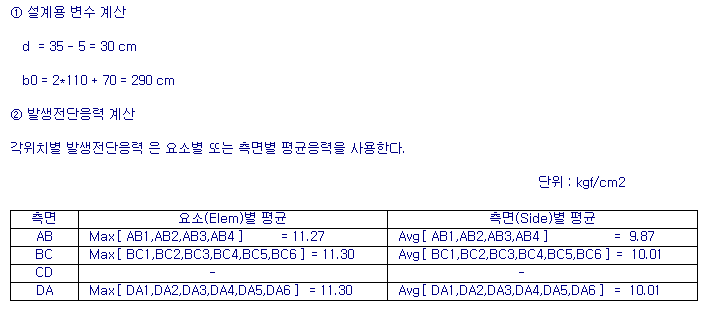

 FEM : 해석 결과로 발생된 응력을 이용하여 전단검토를 수행합니다.
    Avg. by Element : 요소별 부재력의 평균값으로 검토
    Avg. by Side : 측면별 부재력의 평균값으로 검토
    [자세히보기]


 Type of Display
  [출력옵션 보기]

 One-Way Shear Check
 사용자가 정의한 전단검토선에서의 1방향 전단 검토결과를 출력합니다.
 우측의   버튼을 클릭하면 1방향 전단을 검토할 위치를 지정할 수 있는 대화상자가 호출됩니다.


One-Way Shear Check 대화상자

 Defined Shear Check Lines : 등록된 전단검토선 목록
 Shear Check Line Detail
 등록할 전단검토선을 정의합니다.
    Name : 등록할 전단검토선의 이름
    Pnt1 : 전단검토선의 시작점
    Pnt2 : 전단검토선의 끝점
 Component
    Vxx : 현재좌표계 y-z면의 단위폭당 두께방향의 전단력
    Vyy : 현재좌표계 x-z면의 단위폭당 두께방향의 전단력
 Options
 전단력도를 표현할 평면과 색상지정
    Normal : 슬래브요소에 수직방향으로 그래프 표현
    In Plane : 슬래브요소의 면내방향으로 그래프 표현
    Scale : 출력비율 지정
    Value Output : 전단력도에 전단력 수치를 표현
    MinMax Only : Value Output을 선택한 경우, 최대최소값만 표현

 Element Edge
 사용자가 지정한 Cutting Line에서 슬래브요소의 일방향전단검토 결과를 출력할 슬래브요소가 있는 방향을
 지정합니다.
    Both : 사용자가 지정한 Cutting Line의 양쪽에 있는 슬래브요소의 일방향전단검토 결과 중 Max/Min 결과를
    출력합니다.
    Left : 사용자가 지정한 Cutting Line 방향의 왼쪽에 있는 슬래브요소의 일방향전단검토 결과를 출력합니다.
    Right : 사용자가 지정한 Cutting Line 방향의 오른쪽에 있는 슬래브요소의 일방향전단검토 결과를
    출력합니다.

 Design Result
 Slab 요소의 1방향 및 2방향 전단검토 결과를 Text 형식의 구조계산서로 출력합니다.
 |
