Slab Flexural Design



▒ 기능

Slab의 전단보강재 단면적/간격을 입력할 수 있습니다.

Slab의 Punching 검토 및 불균형모멘트 검토에 사용됩니다.



▒ 호출

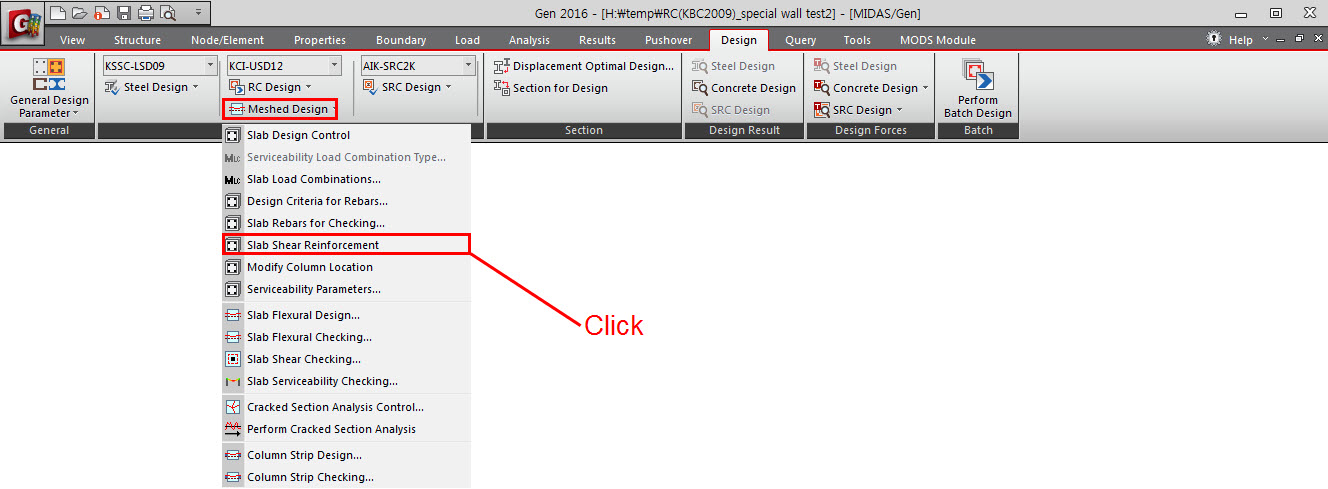

[Design] 탭 > [Design] 그룹 > [Meshed Design] > [Slab Shear Reinforcement]



▒ 입력

Option

 Add/Replace : Slab에 전단보강재를 신규 또는 추가 입력할 경우 선택합니다.

 Delete : Slab에 지정된 전단보강재를 삭제할 경우 선택합니다.


Area
 Av(y-dir.) : 기둥 local y방향 한쪽면의 전단보강재 전체 단면적을 입력합니다.
 Av(z-dir.) : 기둥 local z방향 한쪽면의 전단보강재 전체 단면적을 입력합니다.

Space
 s : 기둥 Local y, z방향의 전단보강재 간격을 입력합니다.

Yield Strength
 fyt : 전단보강재의 항복강도를 0~400MPa 범위 사이에서 입력합니다.
