Beam,Plate,Solid 요소의 Soil Pressure를 Contour로 확인합니다.

Surface Spring Support로 할당한 지지조건에서 Contour를 확인할 수 있습니다.

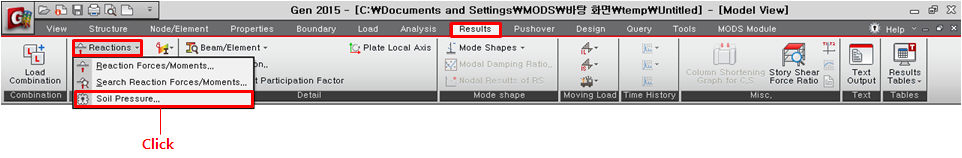

[Results] 탭 > [Results] 그룹 > [Reactions] > [Search Reaction Forces/Moments]

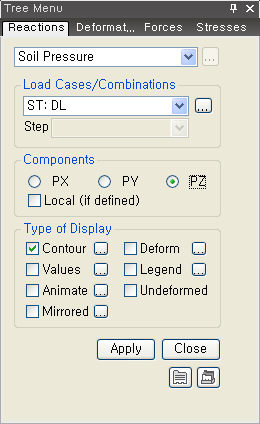

Soil Pressure 대화상자

Load Cases/Combinations

 원하는 하중조건이나 하중조합조건을 선택합니다.

   Step : 해석결과를 출력할 단계(Step)을 지정합니다. 기하비선형 해석에서의 하중단계(Load

   Step)및 고층 건축물의 시공단계별 해석이나 수화열의 시공단계별 해석에서 Additional

   Step을 정의합니다.

Components

 원하는 반력성분을 선택합니다.

   PX : 전체좌표계 X축 토압성분

   PY : 전체좌표계 Y축 토압성분

   PZ : 전체좌표계 Z축 토압성분
   Local (if defined) : 노드에 좌표계가 할당된 경우 절점좌표계에 대해 토압이 보여짐

Note

Surface Spring Support의 Point Spring Support 또는 Distributed Spring Support 를 할당한 Beam,Plate,Solid 요소의 Pressure Contour를 확인할 수 있다.

Structure > Boundaries > Point Spring Support으로 할당한 경우 Soil Pressure를 계산할 수 없다.

Note

Soil Pressure는 노드의 반력을 영향면적으로 나누어 계산한다. 영향면적은 Plate/Solid 요소의 중심라인으로 계산한다.
