Steel Brace DCR Text Output



▒ 기능

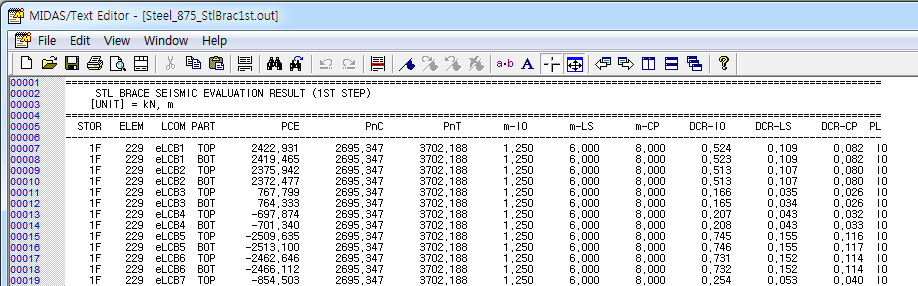

Steel Brace 부재별 1단계 내진성능평가 변수와 결과를 Text File형식으로 출력합니다.



▒ 호출

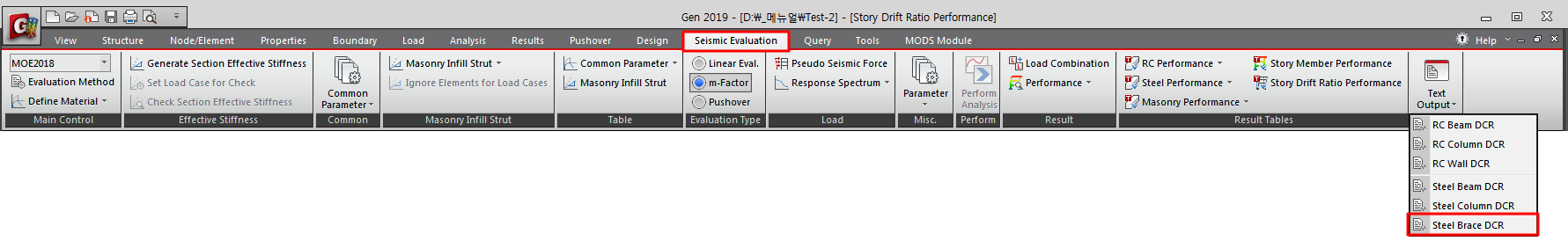

[Seismic Evaluation] 탭 > [Main Control] 그룹/[MOE2018],[MOE2019] > [Evaluation Type] 그룹/[m-Factor] > [Text] 그룹/[Text Output]/[Steel Brace DCR]



▒ 입력

Steel Brace DCR

STOR : 층정보

ELEM : 부재번호

LCOM : 하중조합번호

PART : 검토위치

PCE : 평균 축강도

PnC : 부재의 공칭압축강도

PnT : 부재의 공칭인장강도

m-IO, m-LS, m-CP : 순수 인장력에 대한 m-Factor(Note 참고)

DCR-IO, DCR-LS, DCR-CP : Demand Capacity Ratio

PL : Performance Level



Note. 세부 내용은 Steel Column Performance 테이블 메뉴얼 참고
