Steel Brace부재의 성능수준을 테이블로 확인합니다. Member별 확인과 하중조합별로 확인할 수 있도록 2개의 탭으로 구성되어 있습니다.

Performance(Memb.)탭에서는 부재별로 모든 하중조합중에서 불리한 성능수준을 확인 할 수 있으며, Performance(Load Comb.)탭에서는 사용자지정 하중조합별로 확인할 수 있습니다.

midas Gen의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

[Seismic Evaluation] 탭 > [KISTEC2013] > [Evaluation Type] 그룹 > [1st Eval.] > [Result Tables]그룹 > [Steel Performance] >[Steel Brace Performance]

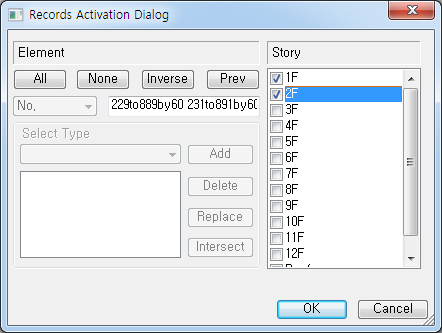

해석후 Steel Brace Performance 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재 및 층을 선택한 후 [OK]버튼을 클릭합니다.

Performance(Memb.)탭

Steel Brace Performance Table/Performance(Memb.탭) (1단계 상세평가)

Scale Up of m Factor for DCR Calculation of Deformation-Controlled Action=1.0 : Main Control > Evaluation Method대화창의 'Scale Up of m Factor for 1st Evaluation'에서 입력한 계수값을 출력합니다. 계수값의 수정은 Evaluation Method에서 할 수 있습니다.

Story : Brace 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Level : Brace 부재의 Level

Structure > Building > Story Data 에 입력된 층 Level

Section Name :  : Brace 부재의 Section Name

Member : Brace 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)

Performance : 전체 하중조합 중 가장 불리한 성능수준

Performance(Load Combi.)탭

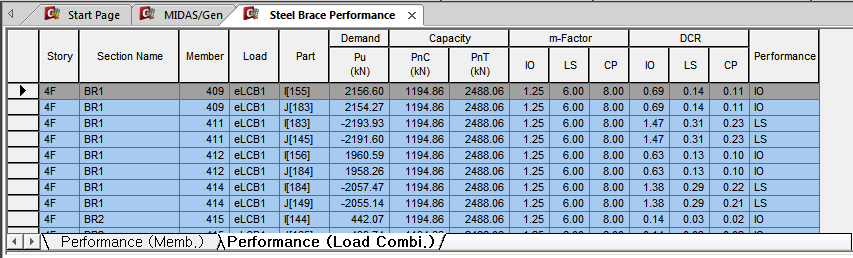

Steel Brace Performance Table / Performance(Load Combi. 탭) (1단계 상세평가)

Story : Brace 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Section Name :  : Brace 부재의 Section Name

Member : Brace 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)

Load : Load Combination에서 입력된 하중조합조건 이름

Part : 부재응력 출력위치(I, J), 괄호( )안의 번호는 절점번호

Demand : 소요 압축강도(Pu), 변형지배의 축력

Capacity : 브레이스 부재의 평균압축강도, 평균인장강도(PnC, PnT)

m-Factor : Steel Brace의 m계수

Note. [KISTEC 2013(한국시설안전공단 2013) 관련조항 보기]

DCR : 허용기준(Demand Capacity Ratio)

변형지배 거동인 경우  : DCR = QUD/(mxQCE)

하중지배 거동인 경우 : DCR = QUF/QCN

Note. [KISTEC 2013(한국시설안전공단 2013) 관련조항 보기]

Performance : DCR 계산값으로 성능수준 평가

예 1) IO, LS, CP 값이 가장 큰 성능수준으로 평가
     IO < 1.0 : IO
     1.0 ≤ IO, LS < 1.0 : LS
     1.0 ≤ LS, CP < 1.0 : CP

예 2) Flexural, Shear중 불리한 항목으로 평가
       Flexural 쪽이 IO이고, Shear 쪽이 LS이면 : LS
