Steel Brace Performance Table
▒ 기능
Performance(Memb.)탭에서는 부재별로 모든 하중조합중에서 불리한 성능수준을 확인 할 수 있으며, Performance(Load Comb.)탭에서는 사용자지정 하중조합별로 확인할 수 있습니다.
|
Steel Brace부재의 성능수준을 테이블로 확인합니다. Member별
확인과 하중조합별로 확인할 수 있도록 2개의 탭으로 구성되어 있습니다.

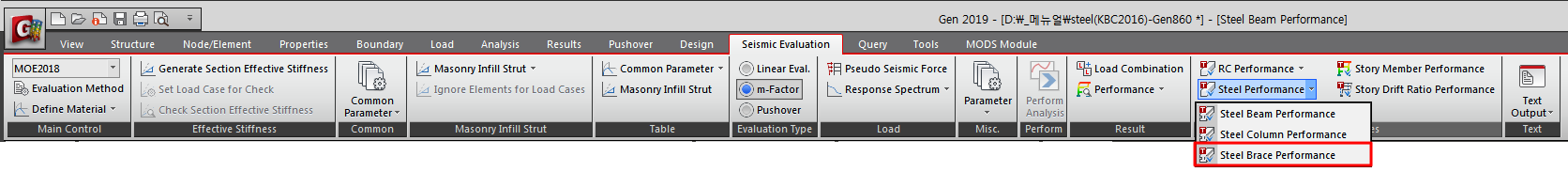

▒ 호출
|
▒ 입력
해석후 Steel Brace Performance 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재 및 층을 선택한 후 [OK]버튼을 클릭합니다.
Steel Brace Performance Table/Performance(Memb.탭) (MOE2018_m-Factor)
Scale Up of m Factor for DCR Calculation of Deformation-Controlled Action=1.0 : Main Control > Evaluation Method대화창의 'Scale Up of m Factor for 1st Evaluation'에서 입력한 계수값을 출력합니다. 계수값의 수정은 Evaluation Method에서 할 수 있습니다. Story : Brace 부재의 소속 층 Structure > Building > Story Data 에 입력된 층 이름 Level : Brace 부재의 Level Structure > Building > Story Data 에 입력된 층 Level Section Name : : Brace 부재의 Section Name Member : Brace 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인) Performance : 전체 하중조합 중 가장 불리한 성능수준
Steel Brace Performance Table / Performance(Load Combi. 탭) (MOE2018_m-Factor)
Story : Brace 부재의 소속 층 Structure > Building > Story Data 에 입력된 층 이름 Section Name : : Brace 부재의 Section Name Member : Brace 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인) Load : Load Combination에서 입력된 하중조합조건 이름 Part : 부재응력 출력위치(I, J), 괄호( )안의 번호는 절점번호 Demand : 소요 압축강도(Pu) Capacity : 부재의 공칭압축강도, 공칭인장강도(PnC, PnT) Condition : 세장비 판별결과 m-Factor : Steel Brace의 m계수 Note. [MOE2018(교육부, 2018) 철골 중심가새골조의 m계수 및 허용기준] 보기
DCR : 허용기준(Demand Capacity Ratio) 변형지배 거동인 경우 : DCR = QUD/(mxQCE) 하중지배 거동인 경우 : DCR = QUF/QCN Note. [MOE2018(교육부, 2018) 관련조항] 보기 Note.
Performance : DCR 계산값으로 성능수준 평가 예
1) IO, LS, CP 값이 가장 큰 성능수준으로 평가 예
2) Flexural, Shear중 불리한 항목으로 평가
|
