Steel Damper



▒ 기능

제진용 강재댐퍼(Steel Damper) 장치의 속성을 입력, 수정, 삭제합니다.



▒ 호출

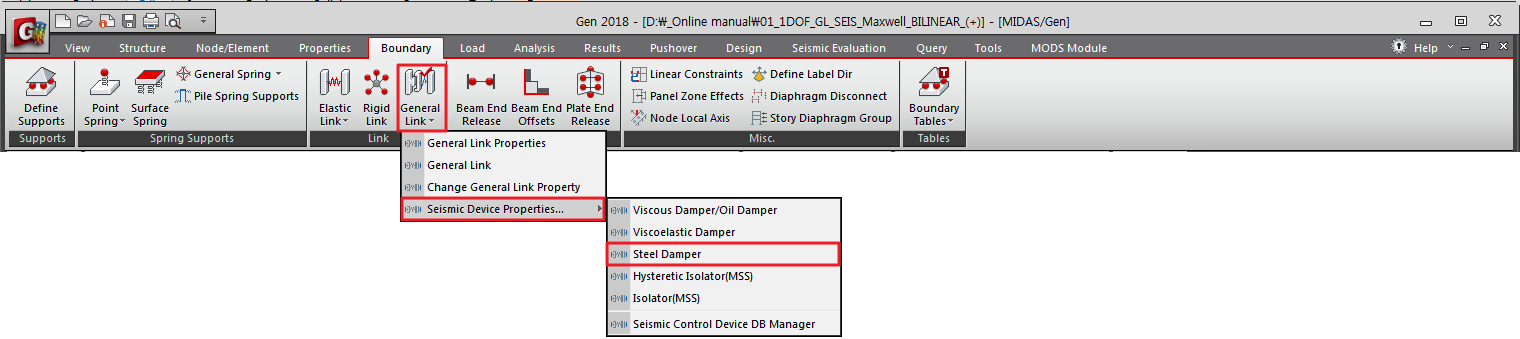

[Boundary] 탭 > [Link] 그룹 > [General Link] > [Seismic Device Propertis] > [Steel Damper]



▒ 입력

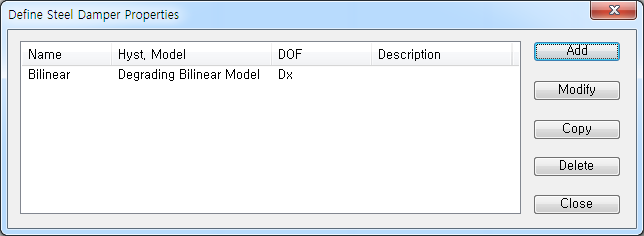

Define Steel Damper Properties 대화상자



: 해석모델에 사용 할 댐퍼속성을 신규로 등록

: 입력된 댐퍼 속성을 수정

: 유사한 댐퍼속성을 입력할 경우, 리스트를 복사하여 내용을 일부 수정

: 입력된 댐퍼 리스트 삭제

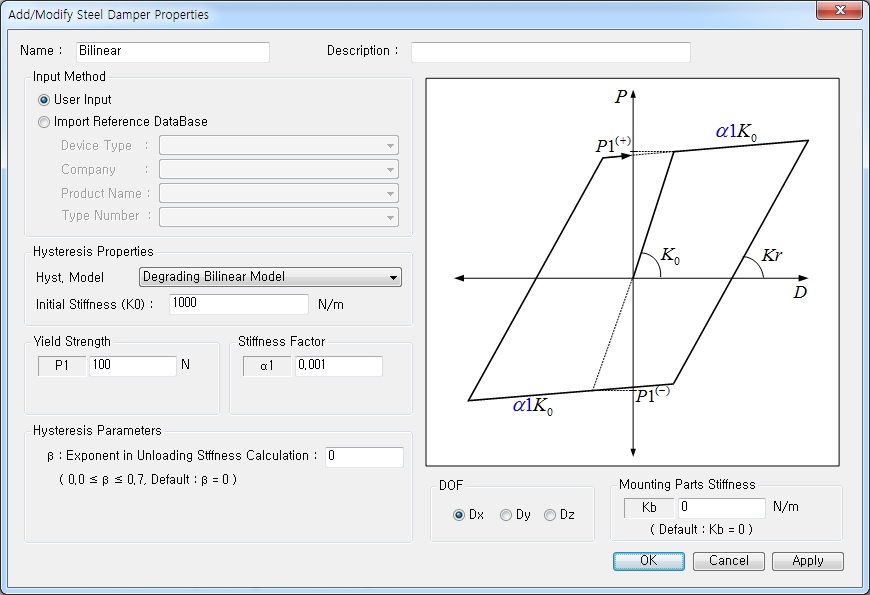

Add/Modify Steel Damper Properties 대화상자



Input Method

User Input
Steel Damper의 속성을 사용자 정의로 직접 입력합니다.

Import Reference Database
[Seismic Control Device DB Manager]에 등록된 장치를 선택하여 설정된 장치특성을 자동으로 입력합니다.



Hysteresis Properties

Hyst. Model
Steel Damper의 이력모델을 선택합니다.

Degrading Bilinear Model

① K1 = K0

    초기 탄성상태 강성



② K2 = Kr = K0{(dy-d’y)/(dm-d’m)}β

    하중제거 단계의 저감된 강성

     여기서,  dm ≥ dy, d’m ≤ d’y

                       For Steel, β= 0

                       For Concrete, β= 0.4



③ K3 = α1*K0

     항복이후 저감된 강성

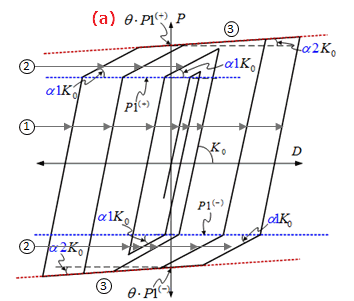

Low Yielding Strength Steel Model(LY2)

① K1 = K0



② K2 = α1*K0



③ K3 = α2*K0

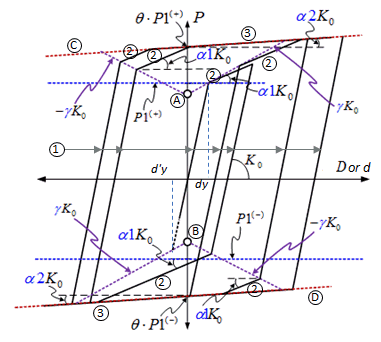

Low Yielding Strength Steel Mode (LY3)

① K1 = K0



② K2 = α1*K0



③ K3 = α2*K0





P = P1 – γK0*dy



P = -P1 + γK0*d’ y (d’ y=dy)



P =θP1 +α2K0*d

P = -θP1 –α2K0*d

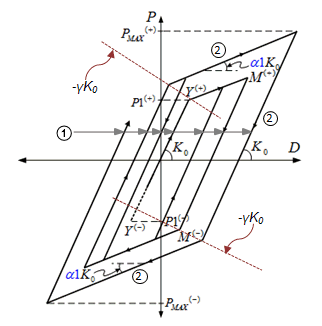

Steel Isotropic-Kinematic Hardening Model

① K1 = K0


② K2 = α1*K0



Initial stiffness (K0)
Steel Damper의 초기강성을 입력합니다.

Yield Strength

P1 : Steel Damper의 1차 항복강도

Stiffness Factor

α1 : 인장/압축측에서 1차 항복 이후의 강성계수

Note. K1 = α1 * K0

α2 : 인장/압축측에서 2차 항복 이후의 강성계수

Note. K2 = α2 * K0



Hysteresis Parameters

β : 하중제거단계의 강성(Kr)계산에 사용되는 지수(0.0 ≤ β ≤ 0.7, 기본값 β = 0.0)

Note. 장치 제작사에서 제공되며, 일반적으로 강도손상이 없는 철골의 경우에는 0, RC의 경우에는 0.4이 사용됩니다.

θ : 위 Hyst. Model > Low Yielding Strength Steel Model(LY2) 그림에서 (a) Point 계산에 사용되는 강도계수

Note. P=θ*P1, 1.0 ≤ θ, 기본값 : 1.5, 장치 제작사에서 제공

γ : 초기강성에 대한 강성비

Note. K= γ*K0, 0 < γ < 1, 장치 제작사에서 제공



DOF

Dx, Dy, Dz : 국부좌표계의 자유도 성분

Mounting Parts Stiffness

Kb : 장치 장착부 강성

Note. 댐퍼와 구조체의 이격부에 요소를 추가 시공할 경우에 추가요소의 강성을 입력합니다. 댐퍼와 구조체를 직접연결할 경우에는 Kb=0
