Stage/Step History Graph



▒ 기능

기하비선형해석과 시공단계별해석 기능 등 시공단계(Stage)와 Step이 적용된 모델의 해석결과(변위, 트러스/보요소의 부재력과 응력 등)를 이용하여 시공단계와 Step별 또는 하중계수별로 그래프를 출력합니다.



▒ 호출

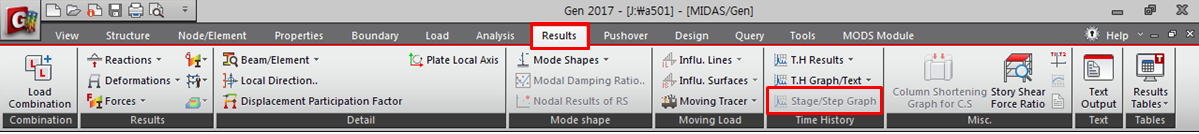

[Results] 탭 > [Time History] 그룹 > [Stage/Step Graph]



▒ 입력

Time History Text 대화상자



Define Function

그래프로 출력하고자 하는 해석결과의 종류를 결정하고 버튼을 클릭하여 그래프 출력함수를 정의합니다.

변위, 트러스와 보요소의 부재력과 응력을 출력할 수 있습니다.

Mode

Multi Func : 여러개의 출력함수를 하나의 그래프로 출력

Multi LCase : 출력함수에 대한 여러 하중(조합)조건의 결과를 하나의 그래프로 출력

Step Option

All Steps : 모든 스텝의 해석결과를 그래프로 출력

Last Step : 각 시공단계별 최종 스텝의 결과를 그래프로 출력

Note
Mode, Step Option은 시공단계별해석시에 나타난다.

X-Axis

Stage/Step : 시공단계 또는 Step에 대한 그래프를 출력

Time(day)  : 시간에 대한 그래프를 출력



Multi Func. Mode를 선택한 경우

Check Functions To Plot

정의된 출력함수(Function)의 목록에서 출력하려는 함수들에 check합니다.
마우스로 출력함수를 지정한 후 를 눌러 출력함수를 수정하거나 를 눌러 출력함수를 삭제할 수 있습니다.

Load Cases/Combinations

그래프를 출력할 하중(조합)조건 또는 시공단계 하중조건을 선택합니다.

Note
시공단계별 해석을 수행한 경우 후처리 모드에서 제공되는 시공단계 하중조건은 "Combinations" 참조



Multi LCase Mode를 선택한 경우

Check Load Cases to Plot

출력할 하중(조합)조건 또는 시공단계하중조건에 check합니다.

Note
시공단계별 해석을 수행한 경우 후처리 모드에서 제공되는 시공단계 하중조건은 "Combinations" 참조

Define function

정의된 출력함수 목록에서 출력하려는 함수를 선택합니다

 Graph Title

그래프의 이름을 입력합니다.

: 지정된 그래프 출력함수와 하중조건에 대하여 그래프를 출력합니다.

: 대화상자를 종료합니다.

Note
그래프 출력함수(Function) 정의방법

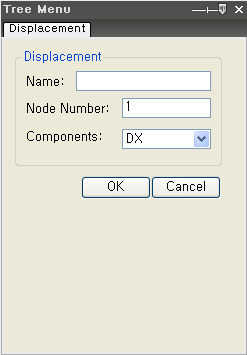

Define Function에서 Displacement를 선택한 경우



Define Function에서 Truss Force/Stress를 선택한 경우



Define Function에서 Beam Force/Stress를 선택한 경우



Combine Axial
휨모멘트에 의한 단면의 응력(Normal Stress)를 출력하는 경우 이를 축방향 응력과 조합하여 그래프로 출력합니다.

Note
휨에 의한 응력을 축방향 응력과 조합하여 출력하는 기능은 VSL Korea의 기능개선 요구를 반영한 것입니다.




모든 입력란의 입력을 마치고 OK를 누르면 그래프 출력함수를 생성하여 목록에 저장하게 됩니다.


입력된 모든 데이터를 삭제하고 이전의 메뉴 상태로 바뀝니다.





그래프의 출력화면에서 마우스의 우측버튼을 클릭하면 다음과 같은 Context Menu가 호출됩니다.
















Change Title & Label
그래프의 제목과 x, y축의 부제목을 변경합니다.



Zoom Out
그래프에서 확대를 원하는 부분을 마우스로 드래그하여 Zoom 기능을 수행할 수 있습니다. Zoom Out은 Zoom 이전의 상태로 복귀하는 기능입니다.



Zoom Out All
최초에 그래프가 출력된 상태, 즉 모든 영역이 표현된 상태로 복귀합니다.



Save Graph As Image
그래프를 BMP, JPG 또는 EMF 형식의 그림 파일로 저장합니다.



Save Graph As Text
그래프의 출력내용을 텍스트 형식의 데이터 파일로 저장합니다.



X Axis Log Scale : X축에 대해 로그스케일로 표현합니다.



Y Axis Log Scale : Y축에 대해 로그스케일로 표현합니다.



Time ↔ Freq : FFT 알고리즘을 이용하여 시간이력의 그래프를 주파수 이력으로 변환합니다. 주파수 이력의 그래프에서는 변환전의 시간이력 그래프로 복귀합니다.
