정적 및 동적하중에 의해 발생한 층(Story)의 횡변위(Laterial Displacement)를 Spread Sheet 형식의 테이블로 확인합니다.

  " Model > Building > Control Data"에서 "Story Shear Force Ratio" 의 “Consider Story Module”을 Check On을 했을 경우

  중복층의 전단력에 대한 정확한 결과를 얻을 수 있습니다.

  Results > Result Tables > Story > Define Module에서 모듈을 정의한 경우에 테이블의 첫 번째 Column에 Module이 생성됩니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

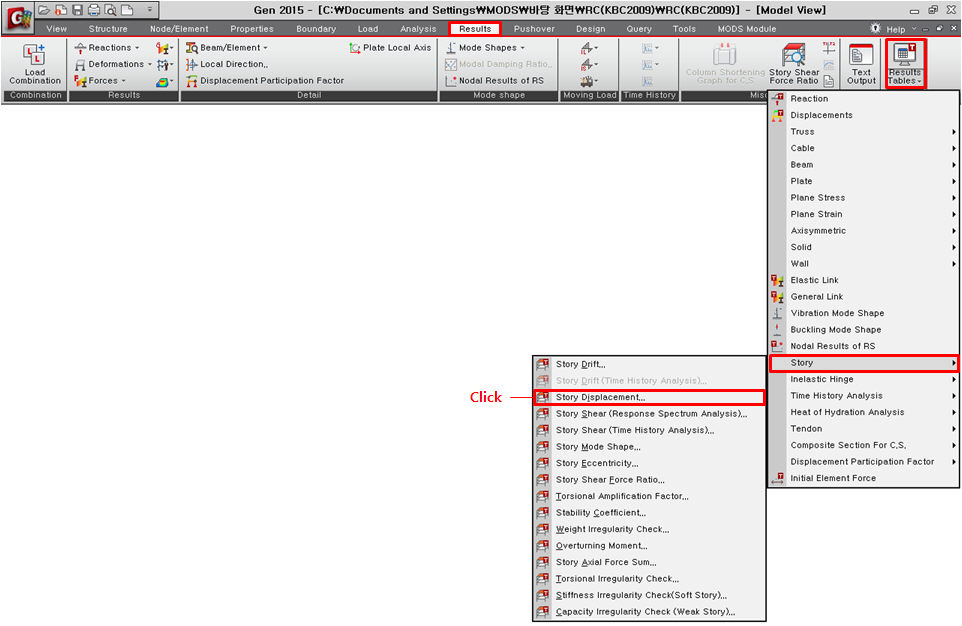

[Results] 탭 > [Tables] 그룹 > [Story] > [Story Displacement]

Record Activation Dialog에서 층간변위비를 검토하고자 하는 하중조건을 선택합니다.

Record Activation 대화상자

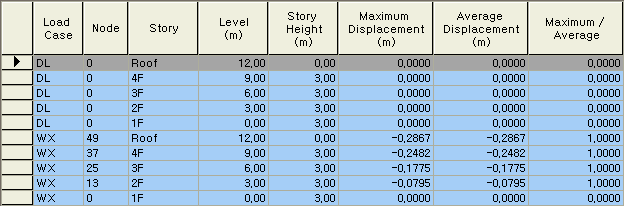

Module 기능을 적용하지 않은 경우

Displacement(X) : 전체좌표계 X축방향의 횡변위

Displacement(Y) : 전체좌표계 Y축방향의 횡변위

Displacement(Combined)

   Load : 단위하중조건

   Node : 최대 횡변위가 발생한 절점번호

   Story : 층

   Level : 층의 고도(Elevation)

   Story Height : 층고

   Displacement : 횡변위

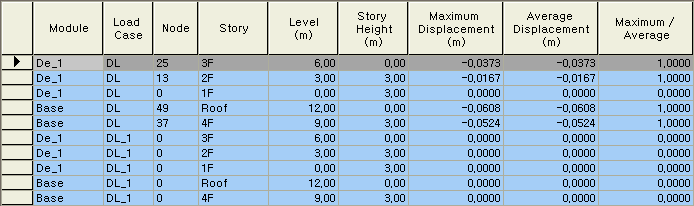

Module 기능을 적용한 경우

모듈기능을 이용할 경우 아래 그림과 같이 Module Column이 생성되며, 이때의 층변위 계산은 기존방법과 동일합니다.

Module : Define Module에서 지정한 모듈 이름

Displacement(X) : 전체좌표계 X축방향의 횡변위

Displacement(Y) : 전체좌표계 Y축방향의 횡변위

Displacement(Combined)

   Load : 단위하중조건

   Node : 최대 횡변위가 발생한 절점번호

   Story : 층

   Level : 층의 고도(Elevation)

   Story Height : 층고

   Displacement : 횡변위
