Pushover 해석후 정의된 힌지타입에 대한 힌지상태 개수를 테이블 형식으로 보여줍니다.

midas Gen의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

[Pushover] 탭 > [Pushover Tables] 그룹 > [Pushover Hinge Result] > [Story Hinge Status]

해석후 Story Hinge Status 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 하중조건 및 Pushover Step 등을 선택한 후 OK버튼을 클릭합니다.

Hinge Status Table(FEMA Type)

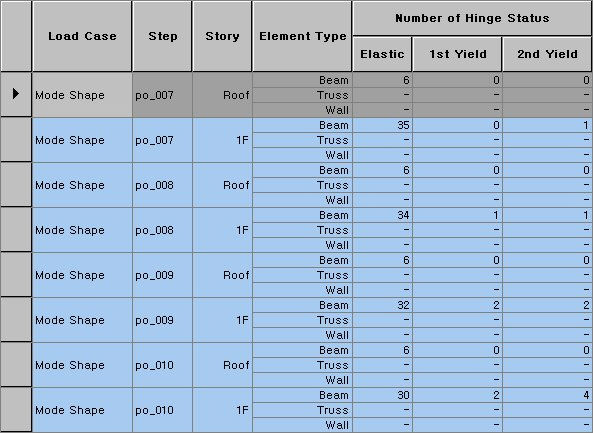

Hinge Status Table(Multi-Linear Type)

Load Case : Pushover 하중조건

Step : Pushover 하중조건의 증분 조건에 의한 스탭

Note
Additional Pushover Step에 의해 추가적으로 생성된 Step은 Reference Step 바로 밑에 생성된다. Design > Pushover Analysis > Pushover Curve의 Additional Pushover Step for Story Drift에서 확인 가능하다.

Story : 층 정보

Element Type : Pushover 해석에 이용된 요소정보(Beam, Truss, Wall)

Number of Hinge Status : 힌지 발생개수

Note
상태에 따른 힌지발생 개수는 아래와 같이 표현된다.

1. FEMA Type인 경우 : 상태범위 설정은 “Analysis & Design” 매뉴얼[p.229]의 부재성능평가 그림에서 탄성상태는 IO이전까지의 단계를 의미하고 파괴는 C이후의 범위를 의미한다.

2. Multi Linear Type인 경우
