건축구조물의 층별질량을 Spread Sheet 형식의 Table로 확인합니다.

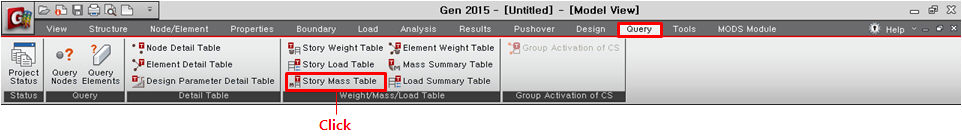

[Query] 탭 > [Weight/Mass/Load Table] 그룹 > [Story Mass Table]

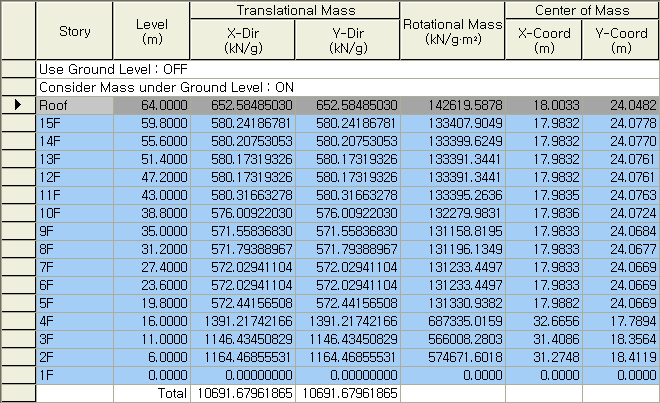

Story Mass Table

Story Mass

Story : 층이름

Level : 층의 고도

Translation Mass

X - DIR : 전체좌표계 X축 방향의 집중질량

Y - DIR : 전체좌표계 Y축 방향의 집중질량

Rotational Mass : 회전질량관성모멘트

Center of Mass

X - Coord : 질량중심이 위치한 X축 좌표

Y - Coord : 질량중심이 위치한 Y축 좌표

Note

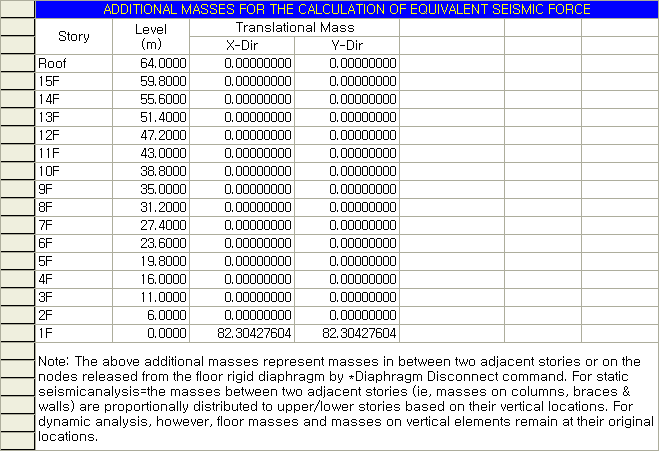

위 테이블 그림에서 Additional Masses항에 포함되어 있는 4~5층 Translational Mass는 층질량에 포함되지 않은 나머지 질량들이다.
이 층들은 Story Diaphragm이 해제된 층인 경우, 층질량으로 고려되지 못한 부가적인 질량으로써 구조물 전체질량을 계산하기 위해서는 층질량과 Additional Masses로 고려된 질량도 포함해야 한다.


X - Dir : 전체좌표계 X축 방향의 질량

Story : 층이름

Level : 층의 고도

Nodal Mass : 절점질량

Load To Mass : 하중에서 치환된 질량

Diaphram Mass : 층질량

Structure Mass : 자중에서 치환된 질량

SUM : 해당층에 입력된 질량의 합

Y - Dir , Z - Dir도 X - Dir과 동일합니다.

Note
이 기능에서는 데이터의 수정이 허용되지 않는다.
