Story Member Performance
▒ 기능
Note.

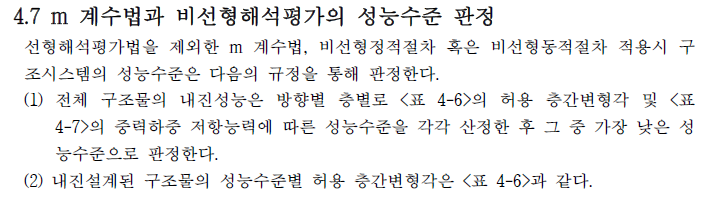

[MOE2018(교육부, 2018) 4.7 m계수법과
비선형해석평가의 성능수준 판정] 기준 보기
|
성능수준별 부재의 중력방향 저항능력에 따른 전체구조물의 성능수준을 테이블로
확인합니다.

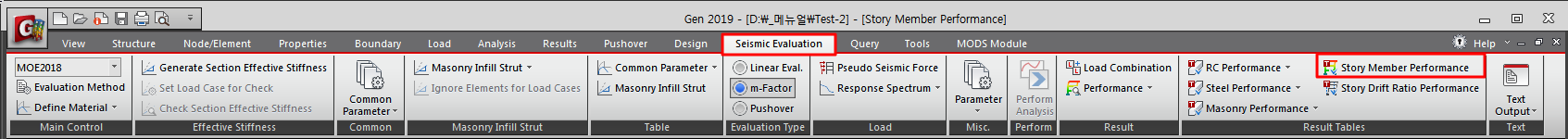

▒ 호출
|
▒ 입력
해석 후 Story Member Performance 기능을 실행하면 Records Activation Dialog가 호출되고 고려하고자 하는 연직하중 종류 및 계수를 입력하고 검토대상 하중조합을 선택 후, [OK] 버튼을 클릭합니다. Load Combination정보가 있어야만 성능평가결과를 확인할 수 있습니다.
1. Select Performance Combination를 체크하지 않은 경우(기본값)
Story Member Performance Table / Story Member Performance탭 (MOE2018_m-Factor/Memb.탭)
Vertical Load factor for Calculating Acceptance Performance criteria=1.0DL+0.25LL : Story Performance Parameter창을 통하여 입력된 하중조건 및 계수를 Read Only로 출력합니다. 테이블 실행 후 수정은 Context Menu(마우스 우클릭)에서 Set Story Performance Parameter를 통하여 할 수 있습니다. Load Combination for Performance status=ALL : Story Performance Parameter창을 통하여 선택된 하중조합조건을 출력합니다. 대화창 하단의 'Select Performance Combination'을 체크하지 않은 경우에는 모든 하중조합조건에 대해서 검토하여 층별결과를 출력합니다. Scale Up of m Factor for DCR Calculation of Deformation-Controlled Action=1.0 : Main Control > Evaluation Method대화창의 'Scale Up of m Factor for 1st Evaluation'에서 입력한 계수값을 출력합니다. 계수값의 수정은 Evaluation Method에서 할 수 있습니다. Story : Structure > Building > Story Data 에 입력된 층 이름 Level : Structure > Building > Story Data 에 입력된 층 Level Load : Load Combination에서 입력된 하중조합조건 이름 Horizontal Member Ratio : 수평부재(보)의 수직하중 분담비율 IO : 해당층에서 IO인 수평부재 비율 (해당층에서 IO인 수평부재 Member 전단력합)/(해당층 전체 수평부재 Member 전단력합) LS : 해당층에서 IO, LS인 수평부재 누적비율 (해당층에서 IO+LS인 수평부재 Member 전단력합)/(해당층 전체 수평부재 Member 전단력합) CP : 해당층에서 IO, LS, CP인 수평부재 누적비율 (해당층에서 IO+LS+CP인 수평부재 Member 전단력합)/(해당층 전체 수평부재 Member 전단력합)
Note. 수평부재의 전단력은 Member 단위로 I, J 단의 Fz 결과의 절대값을 더한 값입니다. Note. Concrete Material대화창에서 부재별 재질 조건을 확인하여 Default재질강도로 설정된 부재는 Simple Capacity로 계산하고, Document 및 Testing 재질강도로 설정된 부재는 General Capacity로 계산됩니다.
Vertical +Inclined Member Ratio : 수직부재(벽, 기둥) 및 브레이스의 수직하중 분담비율 IO : 해당층에서 IO인 수직+경사부재 비율 (해당층에서 IO인 Column, Wall, Brace Member의 Global-Z방향 분력합)/(해당층 전체 Column, Wall, Brace Member의 Global-Z방향 분력합) LS : 해당층에서 IO, LS인 수직+경사부재 누적비율 (해당층에서 IO+LS인 Column, Wall, Brace Member의 Global-Z방향 분력합)/(해당층 전체 Column, Wall, Brace Member의 Global-Z방향 분력합) CP : 해당층에서 IO, LS, CP인 수직+경사부재 누적비율 (해당층에서 IO+LS+CP인 Column, Wall, Brace Member의 Global-Z방향 분력합)/(해당층 전체 Column, Wall, Brace Member의 Global-Z방향 분력합)
Note. 수직부재의 축력은 Member 단위 Fx 최대값, Wall의
축력은 Wall ID 단위 Fx 최대값이며, Note. Concrete Material대화창에서 부재별 재질 조건을 확인하여 Default재질강도로 설정된 부재는 Simple Capacity로 계산하고, Document 및 Testing 재질강도로 설정된 부재는 General Capacity로 계산한다.
Performance : 분담비율이 80%를 초과할 때 수준을 해당 층의 성능으로 결정하고 출력, 분담비율이 80% 초과하는 것이 없는 경우 Collapse 출력 예 1) IO:50%, LS:85%, CP:99% -> LS 예 2) IO:50%, LS:65%, CP:80% -> Collapse
Structure Performance : 전체 구조물 성능수준 평가 층별 Performance 중 가장 불리한 성능수준으로 평가
2. Select Performance Combination를 체크한 경우
Story Member Performance Table / Story Member Performance탭 (MOE2018_m-Factor/Memb.탭)
Scale Up of m Factor for oad factor for Calculating Acceptance Performance criteria=1.0DL+0.25LL : Story Performance Parameter창을 통하여 입력된 하중조건 및 계수를 Read Only로 출력합니다. 테이블 실행 후 수정은 Context Menu(마우스 우클릭)에서 Set Story Performance Parameter를 통하여 할 수 있습니다. Load Combination for Performance status=Each Combination : Story Performance Parameter창을 통하여 선택된 하중조합조건을 출력합니다. Scale Up of m Factor for DCR Calculation of Deformation-Controlled Action=1.0 : Main Control > Evaluation Method대화창의 'Scale Up of m Factor for 1st Evaluation'에서 입력한 계수값을 출력합니다. 계수값의 수정은 Evaluation Method에서 할 수 있습니다. Story : Structure > Building > Story Data 에 입력된 층 이름 Level : Structure > Building > Story Data 에 입력된 층 Level Load : Load Combination에서 입력된 하중조합조건 이름 Horizontal Member Ratio : 수평부재(보)의 수직하중 분담비율 IO : 해당층에서 IO인 수평부재 비율 (해당층에서 IO인 수평부재 전단력 합)/(해당층 전체 수평부재 전단력 합) LS : 해당층에서 IO, LS인 수평부재 누적비율 (해당층에서 IO+LS인 수평부재 전단력 합)/(해당층 전체 수평부재 전단력 합) CP : 해당층에서 IO, LS, CP인 수평부재 누적비율 (해당층에서 IO+LS+CP인 수평부재 전단력 합)/(해당층 전체 수평부재 전단력 합)
Note. 수평부재의 전단력은 Member 단위로 I, J 단의 Fz 결과의 절대값을 더한 것으로 계산 Note. Concrete Material대화창에서 부재별 재질 조건을 확인하여 Default재질강도로 설정된 부재는 Simple Capacity로 계산하고, Document 및 Testing 재질강도로 설정된 부재는 General Capacity로 계산한다.
Vertical Member Ratio : 수직부재(벽, 기둥) 및 브레이스 부재의 수직하중 분담비율 IO : 해당층에서 IO인 수직부재 비율 (해당층에서 IO인 Column, Wall, Brace Member 축력 합)/(해당층 전체 Column, Wall, Brace Member 축력 합) LS : 해당층에서 IO, LS인 수직부재 누적비율 (해당층에서 IO+LS인 Column, Wall, Brace Member 축력 합)/(해당층 전체 Column, Wall, Brace Member 축력 합) CP : 해당층에서 IO, LS, CP인 수직부재 누적비율 (해당층에서 IO+LS+CP인 Column, Wall, Brace Member 축력 합)/(해당층 전체 Column, Wall, Brace Member 축력 합)
Note. 수직부재의 축력은 Member 단위 Fx 최대값, Wall의 축력은 Wall ID 단위 Fx 최대값 Note. Concrete Material대화창에서 부재별 재질 조건을 확인하여 Default재질강도로 설정된 부재는 Simple Capacity로 계산하고, Document 및 Testing 재질강도로 설정된 부재는 General Capacity로 계산한다.
Performance : 분담비율이 80%를 초과할 때 수준을 해당 층의 성능으로 결정하고 출력, 분담비율이 80% 초과하는 것이 없는 경우 Collapse 출력 예 1) IO:50%, LS:85%, CP:99% -> LS 예 2) IO:50%, LS:65%, CP:80% -> Collapse Structure Performance : 전체 구조물 성능수준 평가 층별 Performance 중 가장 불리한 성능수준으로 평가
Story Member Performance Table / Vertical Load Distribution탭 (MOE2018_m-Factor/Memb.탭)
Scale Up of m Factor for oad factor for Calculating Acceptance Performance criteria=1.0DL+0.25LL : Story Performance Parameter창을 통하여 입력된 하중조건 및 계수를 Read Only로 출력합니다. 테이블 실행 후 수정은 Context Menu(마우스 우클릭)에서 Set Story Performance Parameter를 통하여 할 수 있습니다. Load Combination for Performance status=Each Combination : Story Performance Parameter창을 통하여 선택된 하중조합조건을 출력합니다. Scale Up of m Factor for DCR Calculation of Deformation-Controlled Action=1.0 : Main Control > Evaluation Method대화창의 'Scale Up of m Factor for 1st Evaluation'에서 입력한 계수값을 출력합니다. 계수값의 수정은 Evaluation Method에서 할 수 있습니다. Story : Structure > Building > Story Data 에 입력된 층 이름 Level : Structure > Building > Story Data 에 입력된 층 Level Load : Load Combination에서 입력된 하중조합조건 이름 / 출력 설정된 하중조합 Section Name : : Properties에서 입력된 Section Name Member : 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인) Member Type : 수평재(Beam), 수직재(Column), 경사재(Brace) Note. Geometry Condition : 해석모델에 수평, 수직 또는 경사 배치된 정보(Horizontal, Vertial, Inclined) Note. Member Performance : 전체 하중조합 중 가장 불리한 성능수준 또는 사용자 선택한 하중조합에 대한 성능수준 Vertical Force : Activation Dialog에서 정의한 하중조건에서의 연직방향 부재력 Note. Note.
|
