해석결과 발생한 판요소의 응력을 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

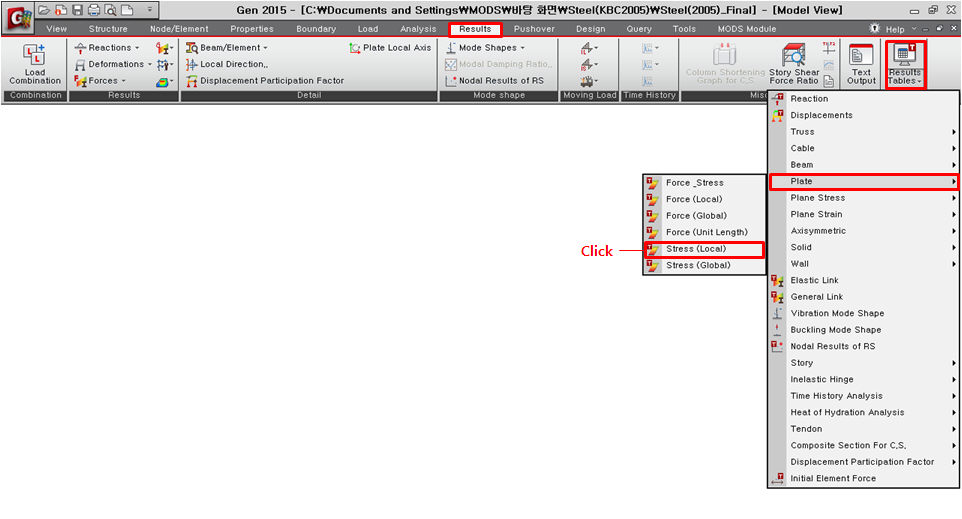

[Results] 탭 > [Tables] 그룹 > [Plate] > [Stress(Local)]

Active Dialog에서 확인을 원하는 하중조건 또는 하중조합조건을 선택합니다.

Active Dialog 대화상자

Plate Stress(Local)

Elem : 요소번호

Load : 단위하중조건

Node : 절점번호

Stage : 시공단계

Step : 단계

Part : 판요소의 요소좌표계 z축 방향의 상단면(Top.) 또는 하단면(Bot.)

Sig-xx : 요소좌표계 x축방향의 축응력

Sig-yy : 요소좌표계 y축방향의 축응력

Sig-xy : 요소좌표계 x축에 수직한 평면 위에서 z방향으로 작용하는 전단응력

Sig-Max : 최대 주응력

Sig-Min : 최소 주응력

Angle : 요소좌표계 x축과 최대주응력 벡터와의 각도, Envelop Type의 하중조합에서는 동시발생응력을 계산할 수 없으므로 출력하지 않습니다.

Sig-EFF : 유효응력(von-Mises Stress)

Note
하중조합 Type에 따른 주응력 및 유효응력, 최대전단응력 계산방법은 Combinations의 내용을 참조한다.
