Stress Table



▒ 기능

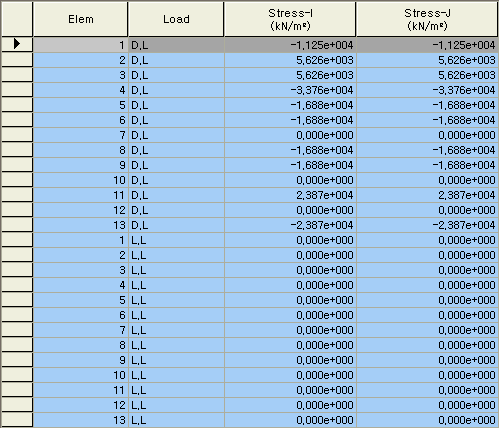

해석결과 발생한 트러스요소의 응력을 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



▒ 호출

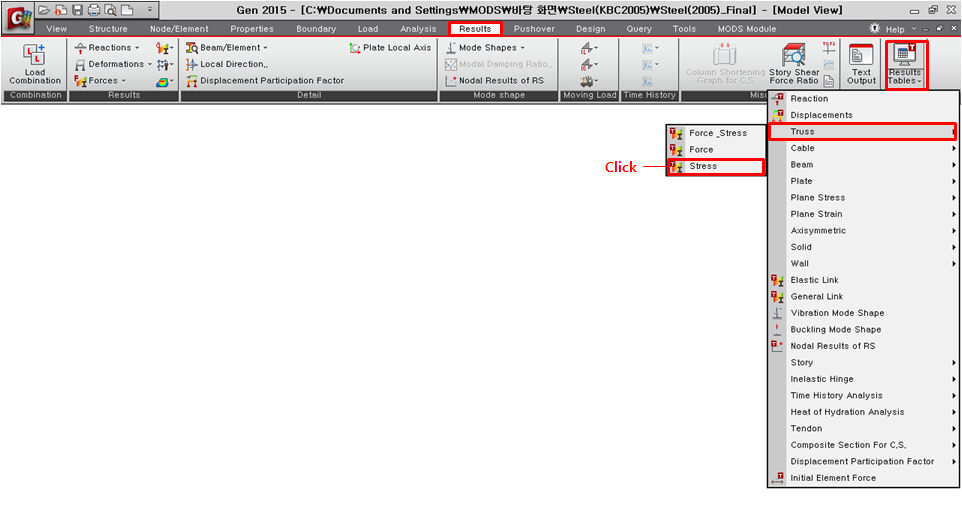

[Results] 탭 > [Tables] 그룹 > [Truss] > [Stress]



▒ 입력("Truss Forces", "Truss Stresses" 참조)

Active Dialog에서 확인을 원하는 하중조건 또는 하중조합조건을 선택합니다.





Elem : 요소번호

Load : 단위하중조건

Stress - I : i (N1) 절점에서 트러스요소의 축응력

Stress - J : j (N2) 절점에서 트러스요소의 축응력
