보요소 또는 판요소의 상단 및 하단의 온도차를 Spread Sheet 형식의 Table로 입력하거나 수정합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

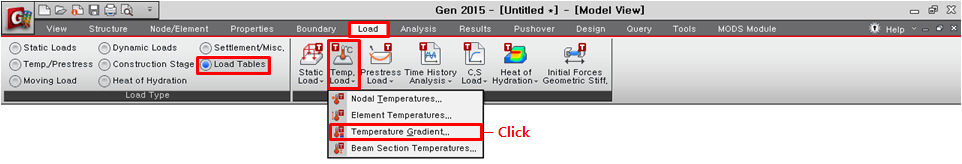

[Load] 탭 > [Load Tables] > [Temp. Load] > [Temperature Gradient]

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

Elem : 요소번호

Load Case : 온도차를 입력하기 위한 단위하중조건

Type : 보요소 또는 판요소

Tz : 요소좌표계 z축 방향의 최외단간의 온도차

Use Section Hz : 요소좌표계 z방향의 최외단간 거리를 해당 보요소의 단면치수 또는 판요소의 두께사용여부 지정

Hz : 사용자 입력에 의한 요소좌표계 z축방향의 최외단간 거리(Use Section = 'No'인 경우)

Ty : 요소좌표계 y축방향 최외단간의 온도차

Use Section Hy : 요소좌표계 y방향의 최외단간 거리를 해당 보요소의 단면치수 사용여부 지정

Hy : 사용자 입력에 의한 요소좌표계 y축방향의 최외단간 거리 (Use Section = 'No'일 경우)

Group : 하중이 포함된 Load Group의 이름
