Steel Column 부재별 1단계 내진성능평가 변수와 결과를 Text File형식으로 출력합니다.

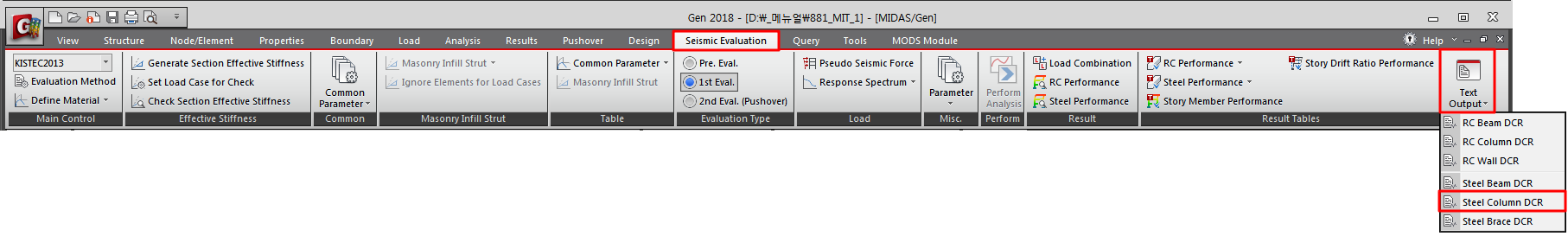

[Seismic Evaluation] 탭 > [KISTEC2013] > [Evaluation Type] 그룹 > [1st Eval.] > [Text Output]그룹 > Steel Column DCR

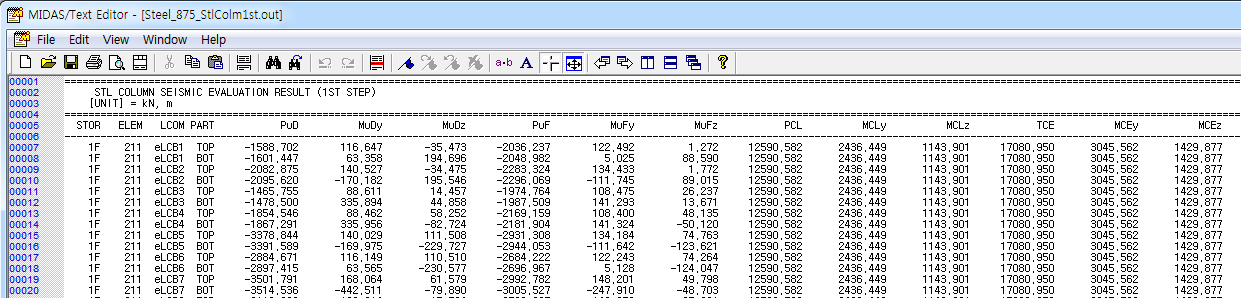

Steel Column DCR

STOR : 층정보

ELEM : 부재번호

LCOM : 하중조합번호

PART : 검토위치

PuD : 변형지배 하중조합에서 작용 축력

MuDy : 변형지배 하중조합에서 Local-y축에 대한 작용 모멘트

MuDz : 변형지배 하중조합에서 Local-z축에 대한 작용 모멘트

PuF : 하중지배 하중조합에서 작용 축력

MuFy : 하중지배 하중조합에서 Local-y축에 대한 작용 모멘트

MuFz : 변형지배 하중조합에서 Local-z축에 대한 작용 모멘트

PCL   : 공칭압축강도

MCLy : Local-y축에 대한 공칭 모멘트강도

MCLz : Local-z축에 대한 공칭 모멘트강도

TCE   : 기둥의 평균 축인장강도

MCEy : Local-y축에 대한 평균 모멘트강도

MCEz : Local-z축에 대한 평균 모멘트강도

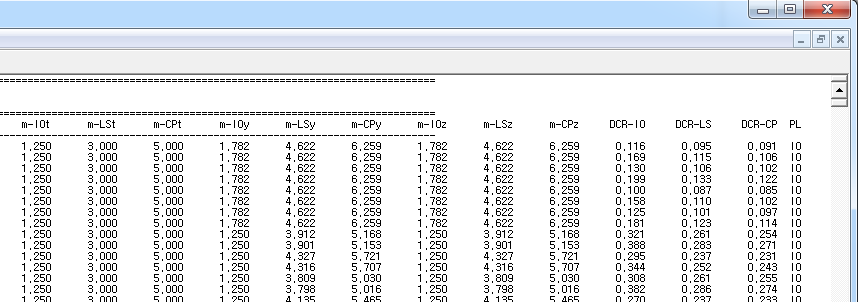

m-IOt, m-LSt, m-CPt : 순수 인장력에 대한 m-Factor(Note 참고)

m-IOy, m-LSy, m-CPy : Local-y축 m-Factor(Note 참고)

m-IOz, m-LSz, m-CPz : Local-z축 m-Factor(Note 참고)

Note. [KISTEC 2013(한국시설안전공단 2013) 관련조항 보기]

DCR-IO, DCR-LS, DCR-CP : Demand Capacity Ratio

PL : Performance Level

Note. 세부 내용은 Steel Column Performance 테이블 메뉴얼 참고
