이 기능은 비틀림 비정형인 구조물을 등가정적해석 할 경우 적용해야할 비틀림 증폭계수를 계산해 주는 기능입니다.

  " Model/Building/Control Data"에서 "Story Shear Force Ratio" 의 “Consider Story Module”을 Check On을 했을 경우 중복층의

  전단력에 대한 정확한 결과를 얻을 수 있습니다.

  Results > Result Tables > Story > Define Module에서 모듈을 정의한 경우에 테이블의 첫 번째 Column에 Module이 생성됩니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

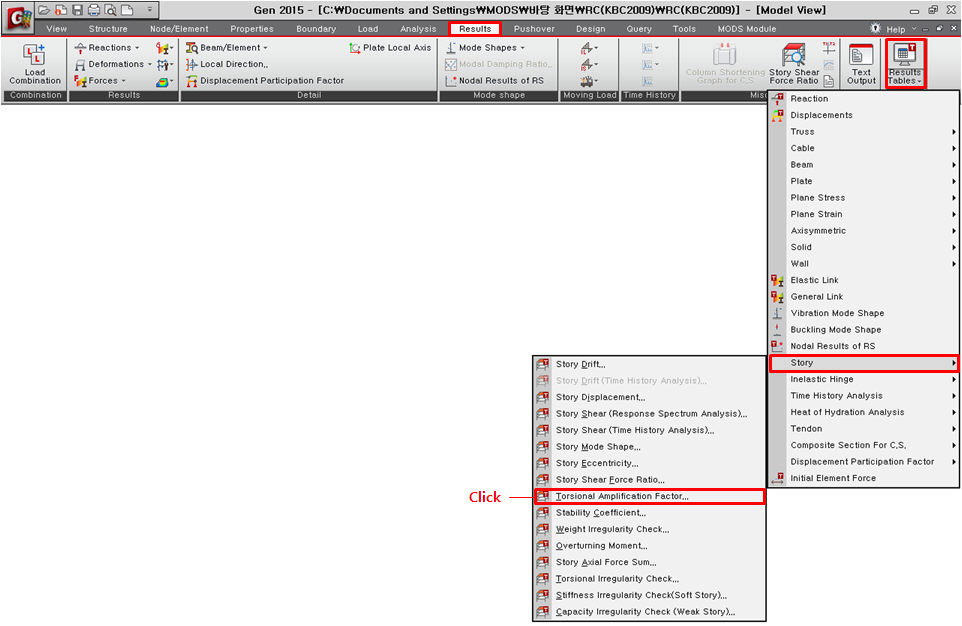

[Results] 탭 > [Tables] 그룹 > [Story] > [Torsional Amplification Factor Table]

Active Dialog에서 층전단력의 확인을 원하는 시간이력 하중조건을 선택합니다.

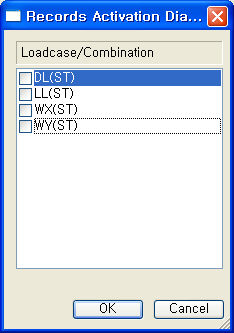

Record Activation 대화상자

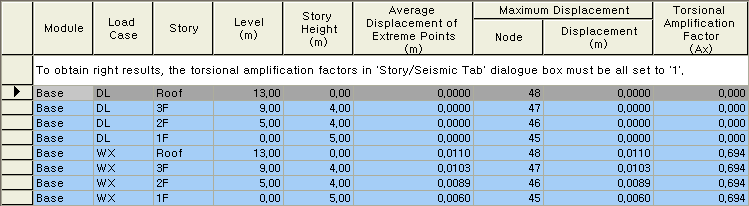

Module 기능을 적용하지 않은 경우

Load Case : 단위하중조건

Story : 층

Level : 층의 고도(Elevation)

Story Height : 해당층의 층고

1. Average Displacement of Extreme Points : 하중조건에 대한 해당층의 수직부재들 중 모서리(Extreme Point)의 조합변위 평균

2. Maximum Displacement

   Node :  하중조건에 대한 해당층의 최대변위 발생 Node Number

   Displacement : 하중조건에 대한 해당층의 최대변위 발생 Node의 조합변위

3. Torsional Amplification Factor

   Torsional Amplification Factor = "Maximum Displacement"/"1.2*Average Displacement of Extreme Point"값을 제곱한 값

  Note
  KBC 2009 건축구조기준 :  0306.5.6.4절  "비틀림의 동적증폭" 참조

Module 기능을 적용한 경우

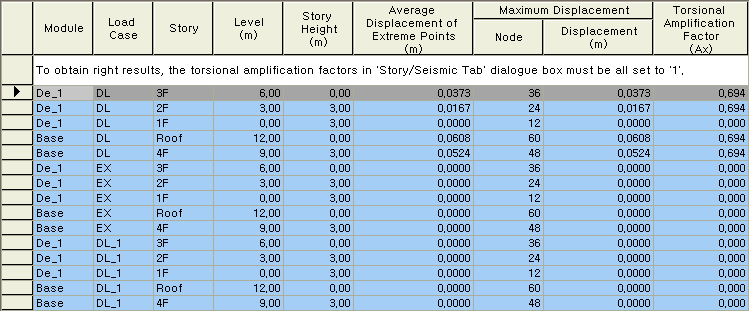

모듈기능을 이용할 경우 아래 그림과 같이 Module Column이 생성되며, 이때의 비틀림증폭계수는 각 Module별 전체 층에 대한 값을 출력합니다.

Module : Define Module에서 지정한 모듈 이름

Load Case : 단위하중조건

Story : 층

Level : 층의 고도(Elevation)

Story Height : 해당층의 층고

1. Average Displacement of Extreme Points : 하중조건에 대한 해당층의 수직부재들 중 모서리(Extreme Point)의 조합변위 평균

2. Maximum Displacement

   Node :  하중조건에 대한 해당층의 최대변위 발생 Node Number

   Displacement : 하중조건에 대한 해당층의 최대변위 발생 Node의 조합변위

3. Torsional Amplification Factor

   Torsional Amplification Factor = "Maximum Displacement"/"1.2*Average Displacement of Extreme Point"값을 제곱한 값

   Note
  KBC 2009 건축구조기준 :  0306.5.6.4절  "비틀림의 동적증폭" 참조
