Total Evaluation(G)



▒ 기능

연직하중(Gravity)에 대한 선형해석결과 층별/부재타입별 최소강도비를 요약 출력 합니다.

이때, Strut은 중력하중을 받는 요소가 아니기 때문에 제외됩니다.

상세정보는 Result Tables > RC CDR(G) 또는 Steel CDR(G)에서 확인할 수 있습니다.



▒ 호출

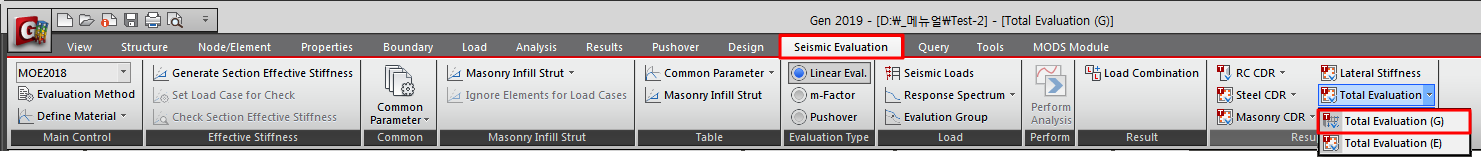

[Seismic Evaluation] 탭 > [Main Control] 그룹/[MOE2018],[MOE2019] > [Evaluation Type] 그룹/[Linear Eval.] > [Result Tables] 그룹/[Total Evaluation]/[Total Evaluation(G)]



▒ 입력

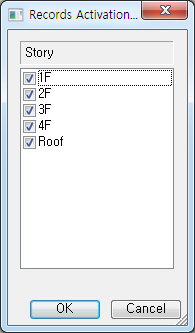

해석 후 Total Evaluation(G)기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 층을 선택한 후 [OK]버튼을 클릭합니다.

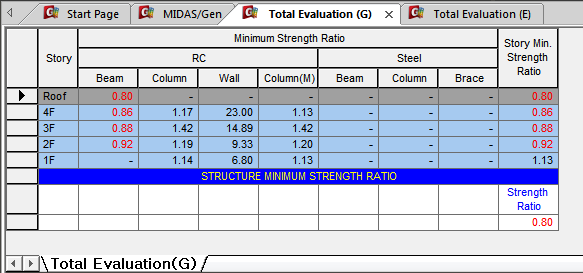

Total Evaluation(G) (MOE2018_Linear Eval.)



Story : 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Minimun Strength Ratio : 부재타입별 연직하중에 대한 최소강도비

Note.
층별/하중조합별/부재별 강도비에 대한 상세정보는 Result Tables > RC CDR 또는 Steel CDR에서 확인할 수 있습니다.

Column(M) : Masonry Infill Strut(Full-Height)를 지지하는 기둥

Story Min.Strength Ratio : 모든 부재타입별 최소강도비



STRUCTURE MINIMUM STRENGTH RATIO : 건물전체 모든 부재에 대한 최소강도비
