횡보강근 상세 조건이 입력된 철근콘크리트 기둥의 부재리스트와 타입을 테이블(Table)에 출력합니다.

테이블에서는 입력한 데이터를 조회하면서 수정/삭제하거나 새로운 데이터를 추가 입력할 수 있습니다.

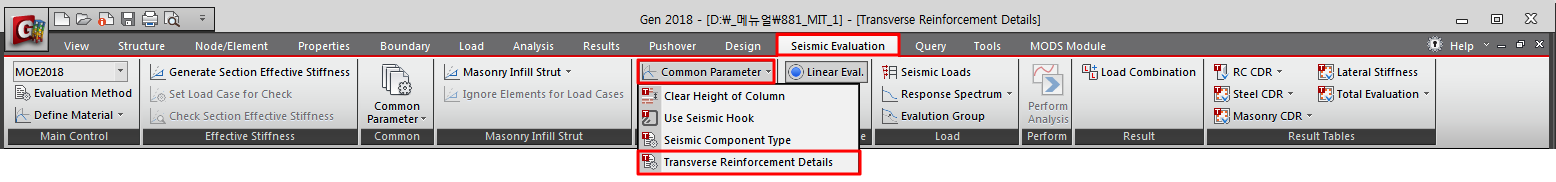

[Seismic Evaluation]탭 > [Tables]그룹 > [Common Parameter] > [Transverse Reinforcement Details Table]

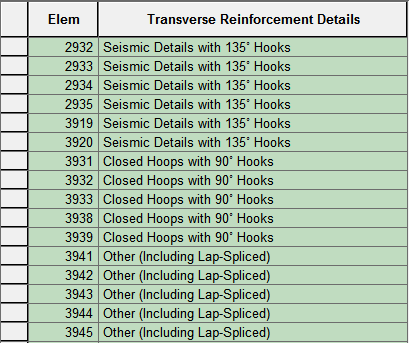

다음과 같은 테이블이 나타나며, 해당항목을 선택하여 수정/삭제 및 추가할 수 있습니다.

부재별로 사용자 입력된 부재리스트와 횡보강근 상세조건이 출력되며, Evaluation Method에서 Global로 입력/적용되는 부재는 출력하지 않습니다.

Transverse Reinforcement Details Table

Elem : 요소번호

Transverse Reinforcement Details : 횡보강근 상세조건

Seismic Details with 135° Hooks :  135° 갈고리가 사용되고 '건축구조기준'에서 규정하는 내진상세로 횡보강근이 배근된 경우

Closed Hoops with 90° Hooks  : 90° 갈고리를 가진 폐쇄형 띠철근이 사용된 경우

Other(Including Lap-Spliced) : 그 외(겹침이음된 띠철근 포함)
