Truss Force Table



▒ 기능

해석결과 발생한 Truss요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



▒ 호출

[Results] 탭 > [Results Tables] 그룹 > [Time History Analysis] > [Truss Force]





▒ 입력

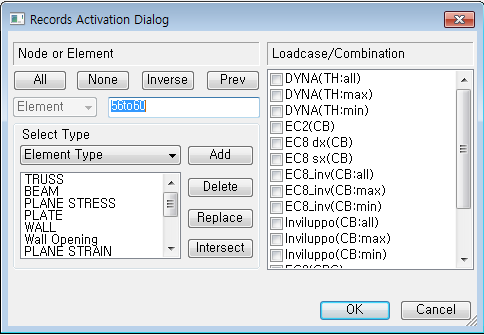

Truss Force 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 절점번호, 하중조건 등을 선택한 후 버튼을 클릭합니다.



Active Dialog 대화상자





출력정보

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.



Trussl Force Tables





Elem : 요소번호

Load : 시간이력하중

Force-I : I-절점 부재력

  Force : 요소 부재력

  Time/Step : 최대/최소 부재력이 발생한 시간

Force-J : J-절점 부재력

  Force : 요소 부재력

  Time/Step : 최대/최소 부재력이 발생한 시간
