Truss Type 비탄성 힌지에 대한 발생결과를 테이블 형식으로 보여줍니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

[Results] 탭 > [Results Tables] 그룹 > [Inelastic Hinge] > [Truss Summary]

Truss Summary 기능을 실행하면 Records Activation Dialog가 호출되고 하중조건을 선택한 후  OK 버튼을 클릭합니다.

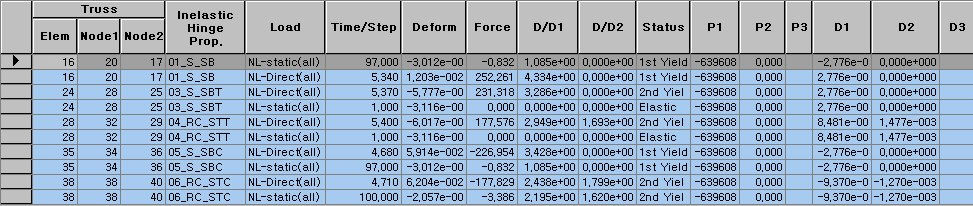

Truss Summary Table

Type : 비탄성힌지 타입

Elem : 요소번호

Node : 절점번호

Inelastic Hinge Prop. : 정의된 비탄성힌지 속성의 이름

Load : 시간이력 하중

Time/Step : 시간/단계

Deform : 현재 스텝에서 발생한 변위

Force : 현재 스텝에서 발생한 부재력

D/D1 : 연성도 (변형/1차항복변형)

D/D2 : 연성도 (변형/2차항복변형)

Status : 힌지의 상태를 표시합니다. (Elastic, 1st Yield, 2nd Yield, 3rd Yield)

P1 : 1차 항복 강도

P2 : 2차 항복 강도. 이력모델이 Trilinear, Tetralinear인 경우만 출력됩니다.

P3 : 3차 항복 강도. 이력모델이 Tetralinear인 경우만 출력됩니다.

D1 : 1차 항복에서의 변형

D2 : 2차 항복에서의 변형. 이력모델이 Trilinear, Tetralinear인 경우만 출력됩니다.

D3 : 3차 항복에서의 변형. 이력모델이 Tetralinear인 경우만 출력됩니다.
