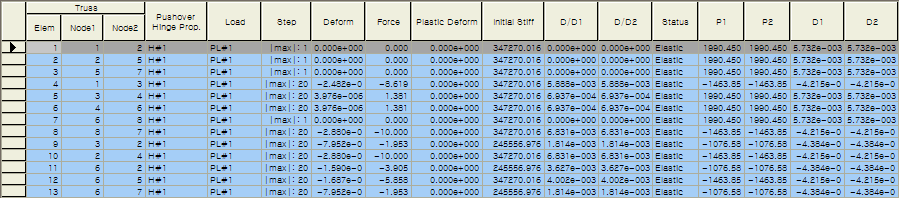

트러스요소에 대한 힌지의 발생결과를 테이블 형식으로 보여줍니다.

midas Gen의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

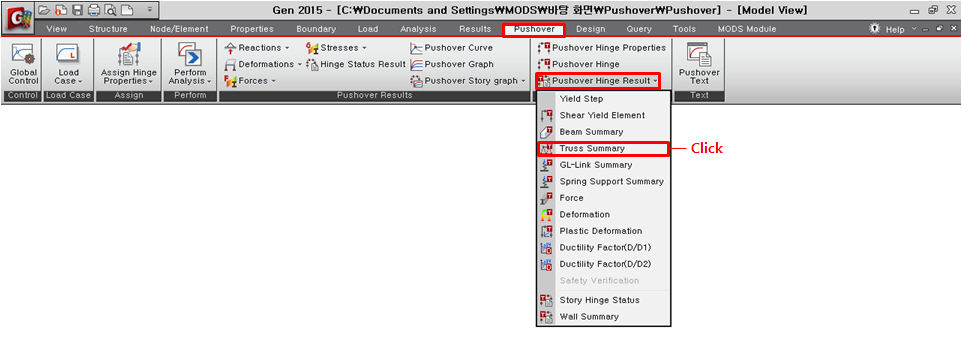

[Pushover] 탭 > [Pushover Tables] 그룹 > [Pushover Hinge Result] > [Truss Summary]

해석후 Truss Summary 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 하중조건 및 Pushover Step 등을 선택한 후 OK버튼을 클릭합니다.

Truss : 요소번호(Elem.), 절점번호(Node1, Node2)

Pushover Hinge Prop. : 힌지속성 생성시 부여된 이름

Load : 하중조건

Step : Record Activation Dialog에서 선택한 스텝

Deform : 요소의 발생변위(전체변위=탄성변위+소성변위)

Force : 요소의 부재력

Plastic Deform : 요소의 발생 변위(소성)

Initial Stiff. : 요소의 초기강성

D/D1 : 최대 발생변위/1차 항복변위

Note
최대 발생변위(D)는 초기하중부터 해당스텝까지의 발생변위중 최대 발생변위입니다.

따라서, 초기하중부터 해당스텝까지의 최대 변위가 해당스텝에서 발생하였다면 테이블에서의 Deform값이 D값이 됩니다.

최대 변위가 초기하중에서 발생하였다면 테이블의 D/D1값은 Deform/D1과 다르게 됩니다.

D/D2 : 최대 발생변위/2차 항복변위

Status :  힌지상태

P1 : 1차 항복강도

P2 : 2차 항복강도

D1 : 1차 항복변위

D2 : 2차 항복변위

Note
트러스요소의 경우 성분별 힌지는 축방향만 존재하므로 Dx탭만 존재한다.
