기 해석된 Pushover해석 결과를 활용하여 모델링파라메터등의 기존에 입력되어 있는 소성힌지특성을 업데이트 합니다.

내진성능평가 기준/매뉴얼에 따라 Pushover 해석결과를 이용하여 계산한 힌지의 모델링파라메터 및 허용기준을 업데이트 합니다.

[Seismic Evaluation] 탭 > [KISTEC2013] > [Evaluation Type] 그룹 > [2nd Eval.(Pushover)] > [Hinge Properties] 그룹 > [Update Pushover Hinge Properties]

업데이트 할 힌지속성 데이터는 [Seismic Evaluation > Evaluation Method] 대화창에서 선택한 기준/매뉴얼에 따라 계산합니다.

기능 실행 시, 소성힌지가 입력된 부재가 화면에 선택이 되며 모델뷰에서 선택해제하면 업데이트에서 제외됩니다.

기능 실행 시, 기본값으로 Beam/Column/Wall/Brace의 부재타입별 및 자유도 성분별 힌지 설정 항목이 선택(Check on)됩니다.

기존에 Pushover Hinge Property가 설정된 부재 및 자유도 성분에 대해서만 업데이트가 됩니다. 즉, 기존에 100번 기둥에 힌지속성이 정의되지 않았다면 이 기둥에는 업데이트 힌지속성에서 제외되며, 200번 기둥의 힌지속성중에 축력(Fx)성분만 힌지가 정의가 되어 있지 않다면 축력성분만 업데이트에서 제외됩니다.

Update Pushover Hinge Properties 대화상자

RC

Beam : 업데이트 대상 RC 보 부재의 Fz(전단력성분), My(휨모멘트성분)에 대해서 힌지속성 업데이트 여부를 설정합니다.

Column : 업데이트 대상 RC 기둥 부재의 Fx(축력성분), Fy, Fz(전단력성분), My, Mz(휨모멘트성분)에 대해서 힌지속성 업데이트 여부를 설정합니다.

Wall : 업데이트 대상 RC 벽 부재의 Fx(축력성분), Fy, Fz(전단력성분), My, Mz(휨모멘트성분)에 대해서 힌지속성 업데이트 여부를 설정합니다.

Membrane타입 Wall에는 면내방향 휨모멘트성분(My)에 대해서 설정이 되며, Plate타입 Wall에는 면내, 면외방향 휨모멘트성분(My, Mz)에 대해서 설정이 됩니다.

Steel

Beam : 업데이트 대상 Steel 보 부재의 My(휨모멘트성분)에 대해서 힌지속성 업데이트 여부를 설정합니다.

Column : 업데이트 대상 Steel 기둥 부재의 Fx(축력성분), My, Mz(휨모멘트성분)에 대해서 힌지속성 업데이트 여부를 설정합니다.

Brace : 기본적으로 고려되는 성분은 General Beam타입의 Brace와 Truss타입의 Brace에 따라서 다르게 설정이 됩니다.

General Beam타입 Brace : Fx(축력성분), My, Mz(휨모멘트성분)에 대해서 힌지속성 업데이트 여부를 설정합니다.

Tuess타입 Brace : Fx(축력성분)에 대해서 힌지속성 업데이트 여부를 설정합니다.

Note
철골의 경우 전단파괴가 발생할 가능성이 낮으므로 전단성분에 대한 힌지는 만들지 않습니다. 전단성분에 대해 변위지배거동을 고려하고자 한다면 사용자정의로 직접 입력합니다.

Select Pushover Load Case & Step

Pushover Load Case : 해석결과가 있는 Pushover하중조건이 리스트에 보입니다. 업데이트 하고자 하는 Pushover하중조건을 선택합니다.

Step : 업데이트 하고자 하는 하중조건의 스텝을 선택합니다. 선택된 하중조건 및 스텝에서의 부재력을 활용하여 힌지속성이 업데이트가 됩니다.

소성힌지 업데이트는 사용자가 직접 성능곡선을 확인하면서 기술적인 판단으로 해당 스텝을 선택할 수 있습니다.

Note
Pushover 해석 직후, Pushover Curve대화창의 성능점산정을 위한 기본변수로 성능점이 자동으로 찾을 수 있는 경우에는 Step리스트의 최하단에 성능점스텝(PP)이 나타나며, 리스트에서 성능점스텝이 없는 경우에는 기본값으로 성능점이 찾아지지 않은 경우입니다.

성능점 스텝으로 힌지속성을 업데이트 하고자 하는 경우에는 반드시 Pushover Curve를 통해 성능점산정 변수를 해당 구조물의 조건에 맞도록 사용자가 직접 설정한 후, Text Output기능을 통해 성능점을 확인해 줘야 합니다.

[성능점 산정을 위한 Capacity Spectrum 및 Demand Spectrum 기본값 보기]

: Pushover Curve 대화창을 호출합니다.

Note
업데이트하고자 하는 임의의 스텝 또는 성능점을 결정하기 위해서는 반드시 Pushover Curve 대화창을 통해 성능곡선을 확인하고 기술적 판단을 한 후 업데이트 스텝을 결정하는 것이 좋습니다.

: 기존에 Pushover Hinge Property가 설정된 부재 및 자유도 성분에 대해서 업데이트가 수행됩니다. 즉, 기존에 100번 기둥에 힌지속성이 없다면 이 기둥에는 업데이트 힌지속성에서 제외되며, 200번 기둥의 힌지속성중에 축력(Fx)성분 힌지가 정의가 되어 있지 않다면 해당기둥의 축력성분만 업데이트에서 제외됩니다.

Note
Define된 힌지가 여러개의 Member에 할당된 경우에는 모델링파라메터가 모두 다르기 때문에 업데이트에서 제외됩니다.

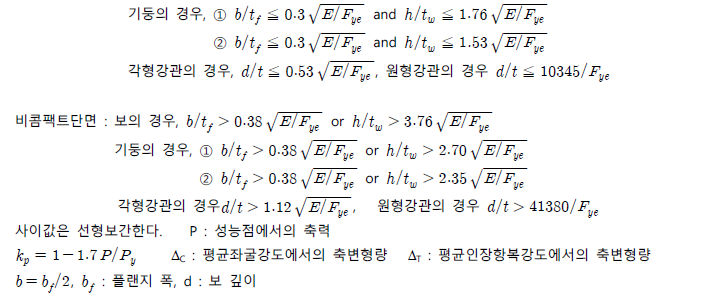

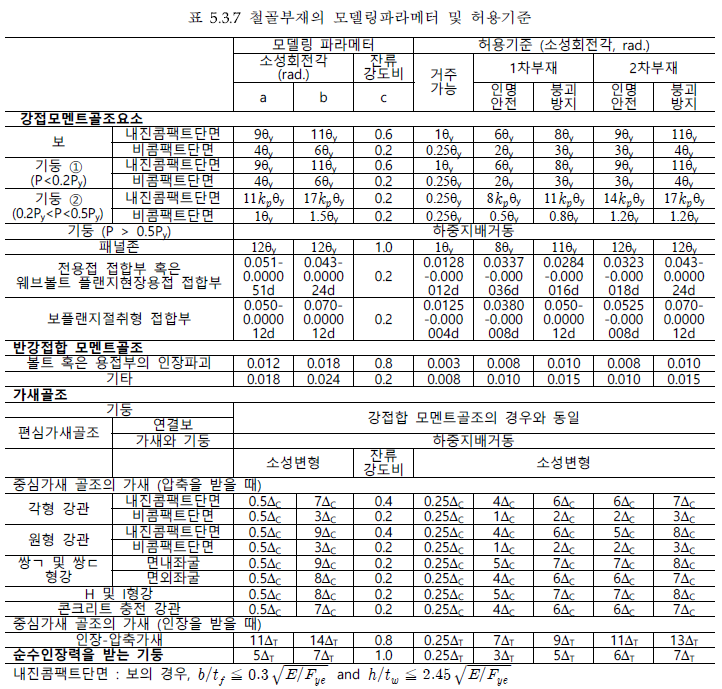

Note. 철골부재의 모델링 파라메터 및 허용기준

[KISTEC 2013(한국시설안전공단 2013) 관련조항 보기]

Note. 할당된 힌지특성은 아래 그림과 같이 Work Tree 또는 내진성능평가 전용 Task Pane에서도 쉽게 확인할 수 있습니다.
