Define User Define Vehicular Load 대화상자

Load Type

입력할 차량하중의 종류를 지정합니다.

   Truck/Lane : 집중차륜하중 또는 차선하중 입력

   Train Load : 열차하중 입력

   Lane (Length Specifired) : 궤도하중 입력

Vehicular Name

입력되는 차량하중의 이름을 입력합니다.

Truck Load

집중차륜하중과 간격을 입력합니다.

   P : 집중하중

   D : 집중하중간의 간격

    : 입력된 집중하중을 입력합니다.

    : 입력된 집중하중을 해당위치에 삽입합니다.

    : 이미 입력된 집중하중 목록에서 선택한 하중의 크기나

   간격을 수정합니다.

    : 이미 입력된 집중하중 목록에서 선택한 하중을

   삭제합니다.

   Note
  집중차륜하중의 입력순서는 실제 차륜의 진행순서와 반드시

   일치해야 한다.

Lane Load

   w : 차선분포하중

   PL : 모든 부재력 계산에 사용되는 차선집중하중

   PLM : 모멘트 계산용 차선집중하중

   PLV : 전단력 계산용 차선집중하중

Train Load

   dW1~2 : 차선분포하중

   dD1~2 : 차선분포하중과 집중하중의 간격 (안내그림 참조)

   P : 차선집중하중 (Load에 입력)

   D : 차선집중하중 사이의 간격 (Distance에 입력)

Lane (Length Specifired)

궤도하중을 입력합니다.

   No. of Uniform Load : 등분포하중의 개수

   Distance : 등분포하중 간 거리

   Uniform Load w : 등분포하중의 크기

   Uniform Load Length L : 등분포하중의 길이

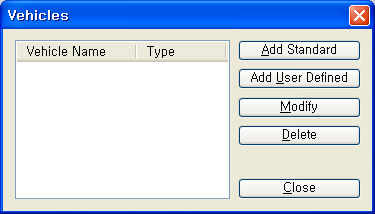

Vehicle 대화상자

Korean Standard Load(Specification for Road Way Bridges)

한국 도로교표준시방서에서 지정하는 표준차량하중을 입력합니다.

Korean Standard Train Load

한국 표준열차하중 또는 지하철 하중을 입력합니다.

Note
EL-25, EL-22, EL-18은 지하철하중 DB로서 이혁진님(2001. 12. 13,  (재)한국철도공사 구조설계 1팀)의 기능개선요구를 반영한 것입니다.

AASHTO Standard Load

AASHTO 시방서에서 지정하는 차량하중을 입력합니다.

AASHTO LRFD Load

AASHTO LRFD 시방서에서 지정하는 차량하중을 입력합니다.

본 시방서에서 Dynamic Load Allowance(%) : 충격하중계수 입력란이 추가되었습니다.

Caltrans Standard Load

Caltrans 시방서에서 지정하는 차량하중을 입력합니다.
