Viscoelastic Damper



▒ 기능

제진용 점탄성댐퍼(Viscoelastic Damper) 장치의 속성을 입력, 수정, 삭제합니다.



▒ 호출

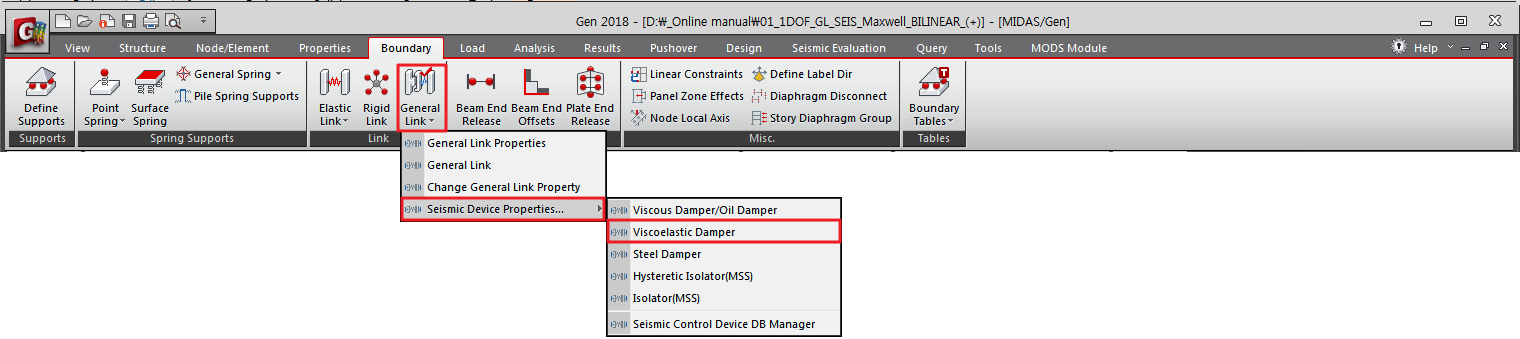

[Boundary] 탭 > [Link] 그룹 > [General Link] > [Seismic Device Propertis] > [Viscoelastic Damper]



▒ 입력

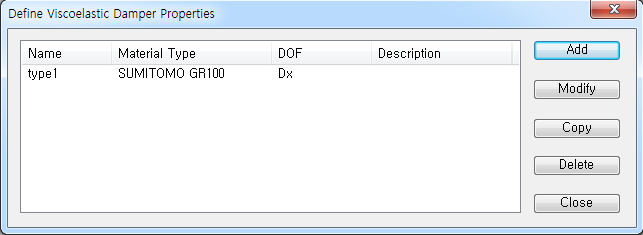

Define Viscoelastic Damper Properties 대화상자



: 해석모델에 사용 할 댐퍼속성을 신규로 등록

: 입력된 댐퍼 속성을 수정

: 유사한 댐퍼속성을 입력할 경우, 리스트를 복사하여 내용을 일부 수정

: 입력된 댐퍼속성 리스트를 삭제

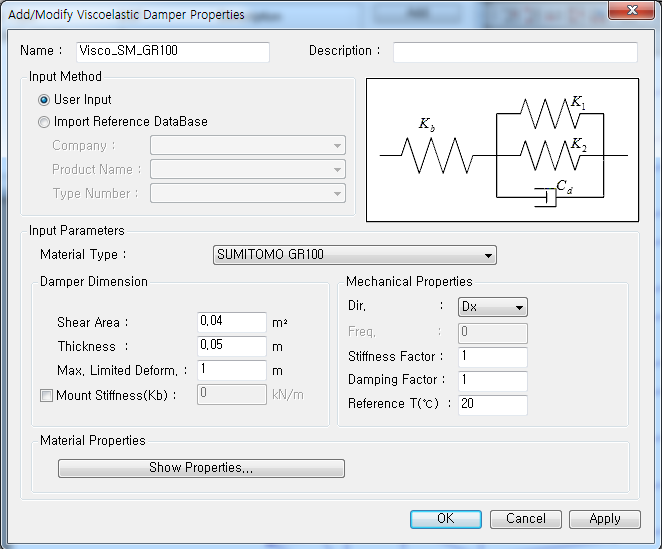

Add/Modify Viscoelastic Damper Properties 대화상자





Input Method

User Input

점탄성댐퍼의 속성을 사용자 정의로 직접 입력합니다.

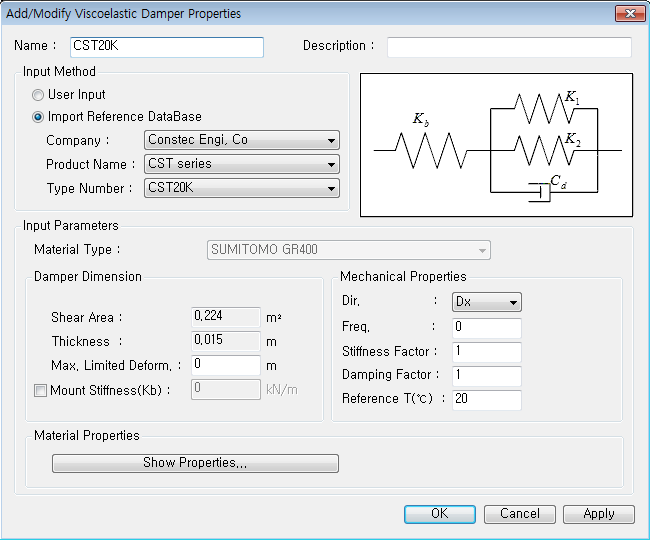

Import Reference Database

[Seismic Control Device DB Manager]에 등록된 장치를 선택하여 설정된 장치특성을 자동으로 입력합니다.



Input Parameters

Material Type

Gen에서는 다음과 같은 기성제품 DB를 제공합니다. [Gen2017(V.860)]

SUMITOMO GR100

SUMITOMO GR300

SUMITOMO GR400

SUMITOMO SR05

CST Series



Damper Dimension

점탄성체 면적과 두께, 최대변형 등을 입력합니다.

 Shear Area

 Thickness

 Max.Limited Deform.

 Mount Stiffness(Kb)



Mechanical Properties

방향을 정하여 각종 파라미터(진동수, 강정저감율 등)을 입력합니다.

 Dir : 외력에 의한 변형축방향

 Freq. : 구조물의 고유진동수. 기본값은 1Hz.

 Stiffness Factor, Damping Factor : 댐퍼의 강성과 댐핑효과의 증감계수(한개의 Link에 여러개의 댐퍼가 설치될 경우에 사용)

 Reference T() : 댐퍼가 동작할 때의 기준온도

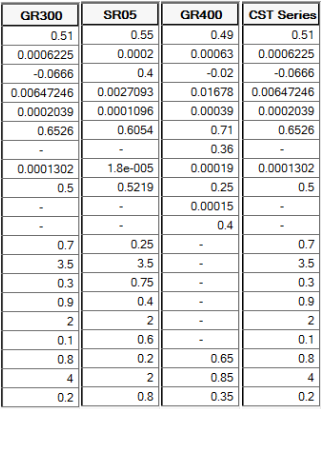

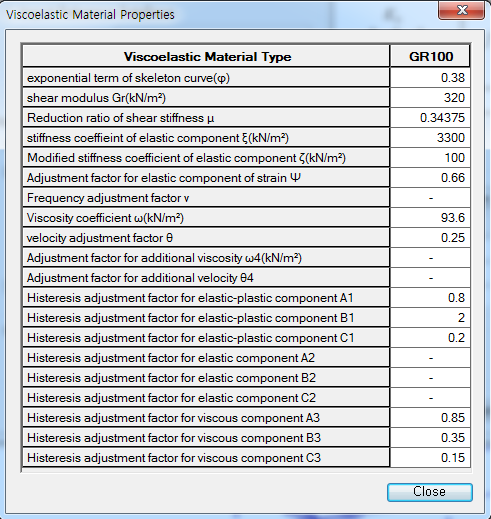

Material Properties

점탄성재료특성으로 Constec, Sumitimo계열을 선택한 경우, 활성화됩니다.







  골격곡선함수의 지수값

  전단탄성계수

  전단강성저하율

  탄성성분 강성계수

  탄성성분 수정강성계수

  탄성성분 변형도 보정계수

  진동수보정계수

  점성계수

  속도보정계수

  추가점성보정계수

  탄소성성분 이력보정계수

  탄소성성분 이력보정계수

  탄소성성분 이력보정계수

  탄성성분 이력보정계수

  탄성성분 이력보정계수

  탄성성분 이력보정계수

  점성성분 이력보정계수

  점성성분 이력보정계수

  점성성분 이력보정계수
