Wall Design Forces



▒ 기능

철근콘크리트 벽부재 설계시 사용된 설계 부재력을 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.



▒ 호출

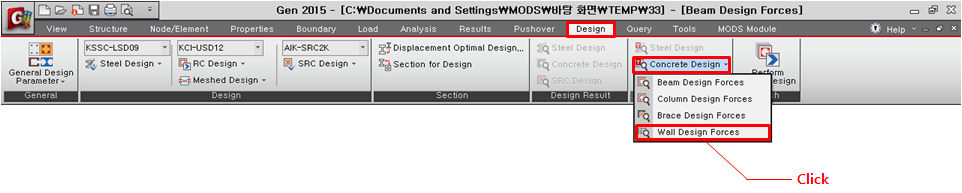

[Design] 탭 > [Design Forces] 그룹 > [Concrete Design] > [Wall Design Forces]



▒ 입력

Active Dialog에서 확인을 원하는 보부재를 선택합니다.

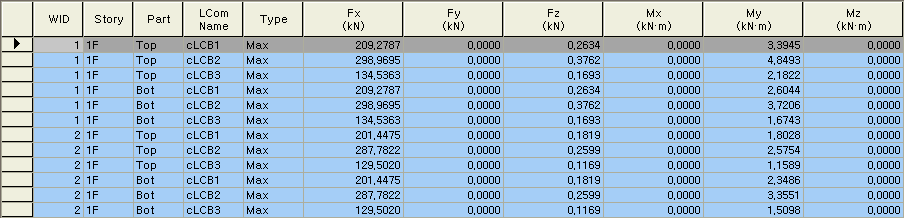

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.




 WID : 벽체 부재의 고유번호
 Story : 벽체 부재가 존재하는 층 이름
 Part : 설계 부재력 출력 위치
 LCom Name : 콘크리트의 하중조합조건의 이름
 Type : 설계 부재력의 최대/최소
 Fx : 요소좌표계 x축방향 축력
 Fy : 요소좌표계 y축방향 전단력
 Fz : 요소좌표계 z축방향 전단력
 Mx : 요소좌표계 x축에 대한 비틀림 모멘트
 My : 요소좌표계 y축에 대한 휨모멘트(주축방향 휨모멘트)
 Mz : 요소좌표계 z축에 대한 휨모멘트(약축방향 휨모멘트)
