Modify m-Factor for Steel



▒ 기능

내진성능평가용 m-Factor를 사용자 정의로 부재별로 직접 입력합니다.



▒ 호출

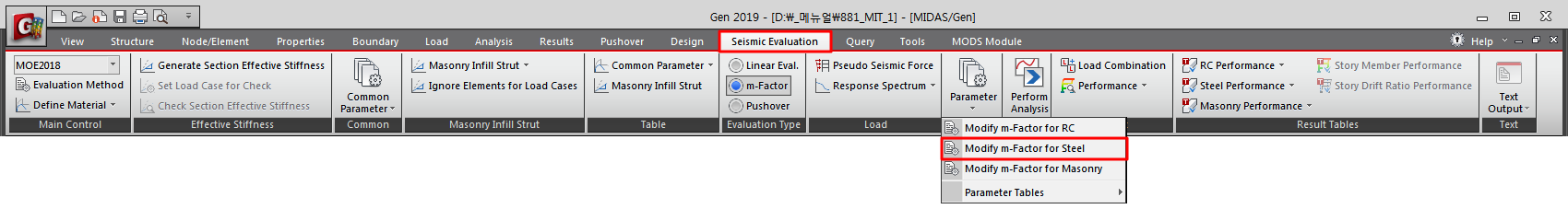

[Seismic Evaluation] 탭 > Main Control그룹 / [MOE2018],[MOE2019] > [Evaluation Type] 그룹 / [m-Factor] > [Load]그룹 / [Parameter]/[Modify m-Factor for Steel]



▒ 입력



Modify m-Factor for Steel 대화상자



Option

 값을 입력/수정하거나 삭제하는 기능을 선택합니다.

 Add/Replace : 최초 입력된 값은 추가되고, 입력된 값이 있는 경우에는 수정(Update)합니다.

 Delete : 입력되어 있는 값을 삭제합니다.

            삭제하는 경우에는 값을 입력하지 않아도 됩니다.



Member Type

 내진성능평가용 m-factor를 적용할 부재타입을 선택합니다.

Note.
Brace(Beam) : General Beam Type으로 생성된 Brace.

XZ, YZ 평면상의 경사부재는 자동으로 Brace타입으로 인식이 되며,
XY평면상의 Brace는 자동인식이 안되므로 [메뉴 : Design>General Design Parameter>Modify Member Type]에서 변경가능.(예를 들면 평면지붕 브레이스)

Brace(Truss) : Truss타입으로 생성된 경사부재.




m-Factor

 사용자 계산에 의해 계산된 m-Factor를 입력합니다.

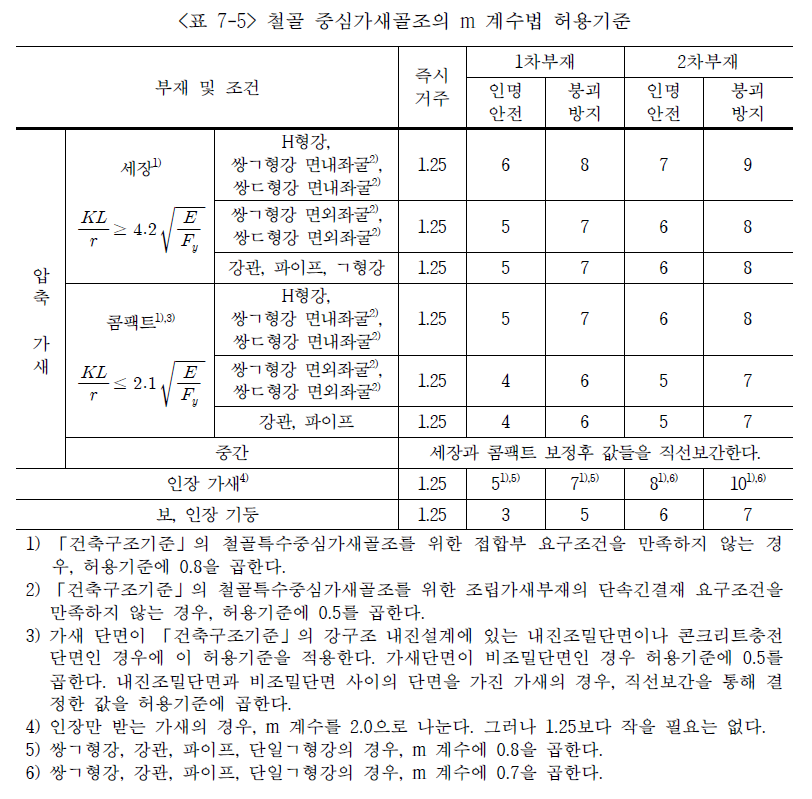

Note. [MOE2018(교육부, 2018) 철골부재의 m계수 보기]
