메인 메뉴 [Interface] 탭 > [3D Cad Program] 패널 > [PDMS] > [PDMS Import]

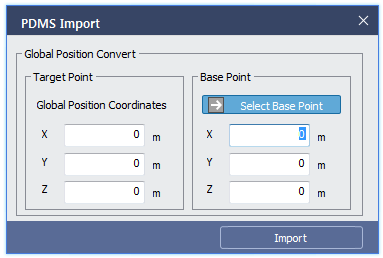

< 대화상자 >

Import 할 PDMS 파일의 기준점을 midas Plant의 어떤 위치로 가져올 것인지 설정합니다.

Target Point : PDMS 파일의 기준점을 입력합니다.

Base Point : PDMS 의 Target Point로 지정된 좌표를 midas Plant의 어떤 위치로 입력할 것인지 지정합니다. 대상 지점을 모델뷰에서 선택하거나 좌표를 입력하여 설정합니다

Import 버튼을 누르면 midas Plant와 PDMS의 중립 호환 파일인 PDMS Neutral File (*.mac) 파일을 열기 위한 파일 경로 지정  대화창이 실행되며, 파일 선택 후 '열기' 를 선택하면 Import 대상 Section의 속성을 확인하고 편집 할 수 있는 새로운 대화창이 자동으로 실행됩니다.

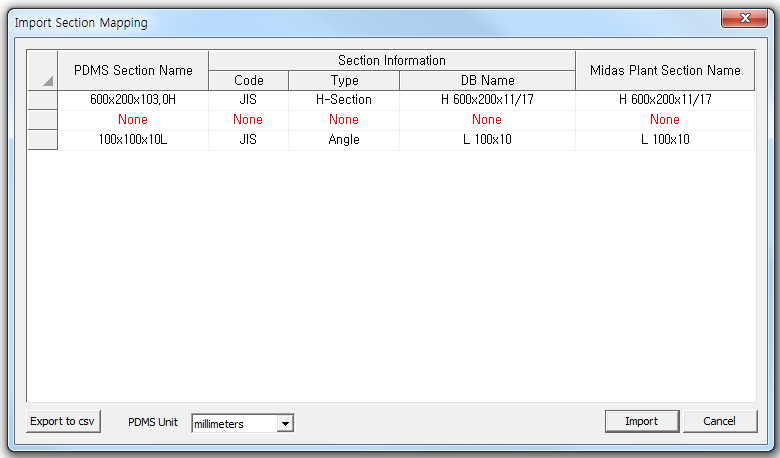

<Import Section Mapping 대화상자>

Table

PDS Section Name : PDMS 파일에서 정의된 Section 명칭을 확인합니다.

Section Informaion

Code : PDMS 파일에서 정의된 Section Code를 확인합니다. 지정된 기준이 없는 경우 None으로 표기됩니다.

Type : PDMS 파일에서 정의된 Section Type을 확인합니다. 지정된 Section Type이 없는 경우 None으로 표기됩니다.

DB Name : PDMS 파일에서 정의된 Section Name을 확인합니다. 지정된 명칭이 없는 경우 None으로 표기됩니다.

midas Plant Section Name : Midas Plant로 가져올 Section Name을 확인하고 편집합니다. Midas Plant 파일에 생성되어 있는 Section List를 선택하여 변경할 수 있습니다.

기타 기능

Export to csv : Import Sectin Mapping 대화창의 내용을 EXPORT 하여 엑셀 파일(*.CSV)로 확인할 수 있습니다.

PDS Unit : Import할 PDMS파일의 Unit을 선택합니다.

Import : 확인 및 수정이 완료되면 Import 버튼을 눌러 PDMS 중립파일을 불러옵니다.

Cancel : Import 기능을 취소합니다.
